高可用OpenStack（Queen版）集群

16.Nova集成Ceph

源自于网络-snowchuai汇总、整理

参考文档：

Install-guide：https://docs.openstack.org/install-guide/
OpenStack High Availability Guide：https://docs.openstack.org/ha-guide/index.html
理解Pacemaker：http://www.cnblogs.com/sammyliu/p/5025362.html
Ceph: http://docs.ceph.com/docs/master/start/intro/

二十．Nova集成Ceph

1. 配置ceph.conf


xxxxxxxxxx
# 如果需要从ceph rbd中启动虚拟机，必须将ceph配置为nova的临时后端；
# 推荐在计算节点的配置文件中启用rbd cache功能；
# 为了便于故障排查，配置admin socket参数，这样每个使用ceph rbd的虚拟机都有1个socket将有利于虚拟机性能分析与故障解决；
# 相关配置只涉及全部计算节点ceph.conf文件的[client]与[client.cinder]字段，以compute01节点为例
[root@compute01 ~]# vim /etc/ceph/ceph.conf
[client]
rbd cache = true
rbd cache writethrough until flush = true
admin socket = /var/run/ceph/guests/$cluster-$type.$id.$pid.$cctid.asok
log file = /var/log/qemu/qemu-guest-$pid.log
rbd concurrent management ops = 20
[client.cinder]
keyring = /etc/ceph/ceph.client.cinder.keyring
# 创建ceph.conf文件中指定的socker与log相关的目录，并更改属主
[root@compute01 ~]# mkdir -p /var/run/ceph/guests/ /var/log/qemu/
[root@compute01 ~]# chown qemu:libvirt /var/run/ceph/guests/ /var/log/qemu/

2. 配置nova.conf


xxxxxxxxxx
# 在全部计算节点配置nova后端使用ceph集群的vms池，以compute01节点为例
[root@compute01 ~]# vim /etc/nova/nova.conf
[libvirt]
images_type = rbd
images_rbd_pool = vms
images_rbd_ceph_conf = /etc/ceph/ceph.conf
rbd_user = cinder
# uuid前后一致
rbd_secret_uuid = 10744136-583f-4a9c-ae30-9bfb3515526b
disk_cachemodes="network=writeback"
live_migration_flag="VIR_MIGRATE_UNDEFINE_SOURCE,VIR_MIGRATE_PEER2PEER,VIR_MIGRATE_LIVE,VIR_MIGRATE_PERSIST_DEST,VIR_MIGRATE_TUNNELLED"
# 禁用文件注入
inject_password = false
inject_key = false
inject_partition = -2
# 虚拟机临时root磁盘discard功能，”unmap”参数在scsi接口类型磁盘释放后可立即释放空间
hw_disk_discard = unmap
# 原有配置
virt_type=kvm
# 变更配置文件，重启计算服务
[root@compute01 ~]# systemctl restart libvirtd.service openstack-nova-compute.service
[root@compute01 ~]# systemctl status libvirtd.service openstack-nova-compute.service

3. 配置live-migration

1）修改/etc/libvirt/libvirtd.conf


xxxxxxxxxx
# 在全部计算节点操作，以compute01节点为例；
# 以下给出libvirtd.conf文件的修改处所在的行num
[root@compute01 ~]# egrep -vn "^$|^#" /etc/libvirt/libvirtd.conf
# 取消以下三行的注释
22:listen_tls = 0
33:listen_tcp = 1
45:tcp_port = "16509"
# 取消注释，并修改监听端口
55:listen_addr = "172.30.200.41"
# 取消注释，同时取消认证
158:auth_tcp = "none"

2）修改/etc/sysconfig/libvirtd


xxxxxxxxxx
# 在全部计算节点操作，以compute01节点为例；
# 以下给出libvirtd文件的修改处所在的行num
[root@compute01 ~]# egrep -vn "^$|^#" /etc/sysconfig/libvirtd
# 取消注释
9:LIBVIRTD_ARGS="--listen"

3）设置iptables


xxxxxxxxxx
# live-migration时，源计算节点主动连接目的计算节点tcp16509端口，可以使用”virsh -c qemu+tcp://{node_ip or node_name}/system”连接目的计算节点测试；
# 迁移前后，在源目计算节点上的被迁移instance使用tcp49152~49161端口做临时通信；
# 因虚拟机已经启用iptables相关规则，此时切忌随意重启iptables服务，尽量使用插入的方式添加规则；
# 同时以修改配置文件的方式写入相关规则，切忌使用”iptables saved”命令；
# 在全部计算节点操作，以compute01节点为例
[root@compute01 ~]# iptables -I INPUT -p tcp -m state --state NEW -m tcp --dport 16509 -j ACCEPT
[root@compute01 ~]# iptables -I INPUT -p tcp -m state --state NEW -m tcp --dport 49152:49161 -j ACCEPT

4）重启服务


xxxxxxxxxx
# libvirtd与nova-compute服务都需要重启
[root@compute01 ~]# systemctl restart libvirtd.service openstack-nova-compute.service
# 查看服务
[root@compute01 ~]# netstat -tunlp | grep 16509

ha1601

4. 验证

如果使用ceph提供的volume做启动盘，即虚拟机运行镜像文件存放在共享存储上，此时可以方便地进行live-migration。

1）创建基于ceph存储的bootable存储卷


xxxxxxxxxx
# 当nova从rbd启动instance时，镜像格式必须是raw格式，否则虚拟机在启动时glance-api与cinder均会报错；
# 首先进行格式转换，将*.img文件转换为*.raw文件
[root@controller01 ~]# qemu-img convert -f qcow2 -O raw ~/cirros-0.3.5-x86_64-disk.img ~/cirros-0.3.5-x86_64-disk.raw

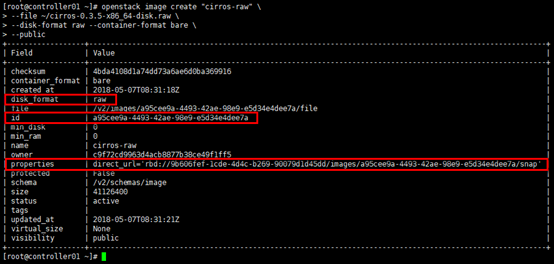

# 生成raw格式镜像
[root@controller01 ~]# openstack image create "cirros-raw" \
--file ~/cirros-0.3.5-x86_64-disk.raw \
--disk-format raw --container-format bare \
--public

ha1602


xxxxxxxxxx
# 使用新镜像创建bootable卷
[root@controller01 ~]# cinder create --image-id a95cee9a-4493-42ae-98e9-e5d34e4dee7a --volume-type ceph --name ceph-bootable1 2
# 查看新创建的bootable卷
[root@controller01 ~]# cinder list

ha1603


xxxxxxxxxx
# 从基于ceph后端的volumes新建实例；
# “--boot-volume”指定具有”bootable”属性的卷，启动后，虚拟机运行在volumes卷
[root@controller01 ~]# nova boot --flavor m1.tiny \
 --boot-volume db0f83c0-14f7-4548-8807-4b1f593630a4 \
 --nic net-id=91e78b9c-cfcd-4af2-851a-a27839edf571 \
 --security-group default \
 cirros-cephvolumes-instance1

2）从ceph rbd启动虚拟机


xxxxxxxxxx
# --nic：net-id指网络id，非subnet-id；
# 最后“cirros-cephrbd-instance1”为instance名
[root@controller01 ~]# nova boot --flavor m1.tiny --image cirros-raw --nic net-id=91e78b9c-cfcd-4af2-851a-a27839edf571 --security-group default cirros-cephrbd-instance1
# 查询生成的instance
[root@controller01 ~]# nova list

ha1604


xxxxxxxxxx

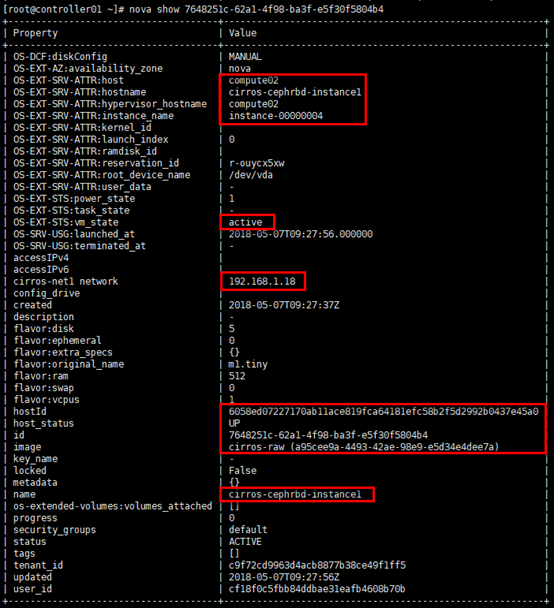

# 查看生成的instance的详细信息
[root@controller01 ~]# nova show 7648251c-62a1-4f98-ba3f-e5f30f5804b4

ha1605


xxxxxxxxxx
# 验证是否从ceph rbd启动
[root@controller01 ~]# rbd ls vms

ha1606

3）对rbd启动的虚拟机进行live-migration


xxxxxxxxxx
# 使用”nova show 7648251c-62a1-4f98-ba3f-e5f30f5804b4”得知从rbd启动的instance在迁移前位于compute02节点；
# 或使用”nova hypervisor-servers compute02”进行验证；
[root@controller01 ~]# nova live-migration cirros-cephrbd-instance1 compute01
# 迁移过程中可查看状态
[root@controller01 ~]# nova list

ha1607


xxxxxxxxxx

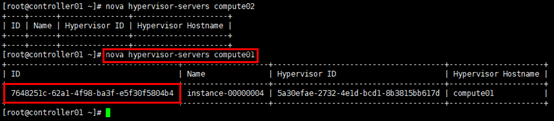

# 迁移完成后，查看instacn所在节点；
# 或使用”nova show 7648251c-62a1-4f98-ba3f-e5f30f5804b4”命令查看”hypervisor_hostname”
[root@controller01 ~]# nova hypervisor-servers compute02
[root@controller01 ~]# nova hypervisor-servers compute01

ha1608
