高可用OpenStack（Queen版）集群

7.Neutron控制/网络节点集群

源自于网络-snowchuai汇总、整理

参考文档：

1. Install-guide：https://docs.openstack.org/install-guide/
2. OpenStack High Availability Guide：https://docs.openstack.org/ha-guide/index.html
3. 理解Pacemaker：http://www.cnblogs.com/sammyliu/p/5025362.html
4. Ceph: http://docs.ceph.com/docs/master/start/intro/

十一．Neutron控制/网络节点集群

1. 创建neutron数据库

xxxxxxxxxx
# 在任意控制节点创建数据库，后台数据自动同步，以controller01节点为例；
[root@controller01 ~]# mysql -u root -pmysql_pass
​
MariaDB [(none)]> CREATE DATABASE neutron;
MariaDB [(none)]> GRANT ALL PRIVILEGES ON neutron.* TO 'neutron'@'localhost' IDENTIFIED BY 'neutron_dbpass';
MariaDB [(none)]> GRANT ALL PRIVILEGES ON neutron.* TO 'neutron'@'%' IDENTIFIED BY 'neutron_dbpass';
​
MariaDB [(none)]> flush privileges;
MariaDB [(none)]> exit;

2. 创建neutron-api

xxxxxxxxxx
# 在任意控制节点操作，以controller01节点为例；
# 调用neutron服务需要认证信息，加载环境变量脚本即可
[root@controller01 ~]# . admin-openrc

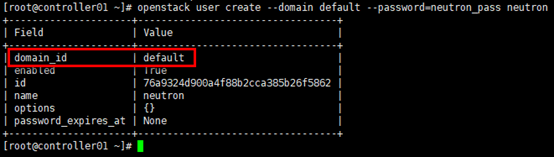

1）创建neutron用户

xxxxxxxxxx
# service项目已在glance章节创建；
# neutron用户在”default” domain中
[root@controller01 ~]# openstack user create --domain default --password=neutron_pass neutron

2）neutron赋权

xxxxxxxxxx
# 为neutron用户赋予admin权限
[root@controller01 ~]# openstack role add --project service --user neutron admin

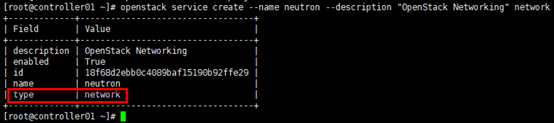

3）创建neutron服务实体

xxxxxxxxxx
# neutron服务实体类型”network”
[root@controller01 ~]# openstack service create --name neutron --description "OpenStack Networking" network

4）创建neutron-api

xxxxxxxxxx
# 注意--region与初始化admin用户时生成的region一致；
# api地址统一采用vip，如果public/internal/admin分别使用不同的vip，请注意区分；
# neutron-api 服务类型为network；
# public api
[root@controller01 ~]# openstack endpoint create --region RegionTest network public http://controller:9696

xxxxxxxxxx

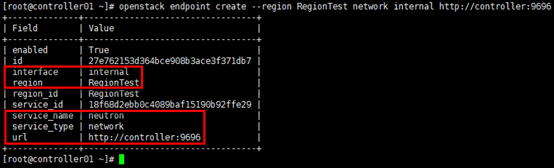

# internal api
[root@controller01 ~]# openstack endpoint create --region RegionTest network internal http://controller:9696

xxxxxxxxxx

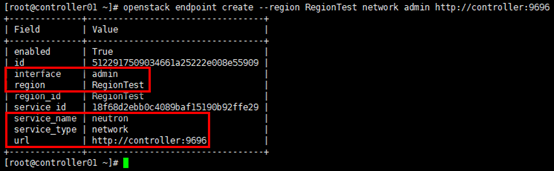

# admin api
[root@controller01 ~]# openstack endpoint create --region RegionTest network admin http://controller:9696

3. 安装neutron

xxxxxxxxxx
# 在全部控制节点安装neutron相关服务，以controller01节点为例
[root@controller01 ~]# yum install openstack-neutron openstack-neutron-ml2 openstack-neutron-linuxbridge python-neutronclient ebtables ipset -y

4. 配置neutron.conf

xxxxxxxxxx
# 在全部控制节点操作，以controller01节点为例；
# 注意”bind_host”参数，根据节点修改；
# 注意neutron.conf文件的权限：root:neutron
[root@controller01 ~]# cp /etc/neutron/neutron.conf /etc/neutron/neutron.conf.bak
[root@controller01 ~]# egrep -v "^$|^#" /etc/neutron/neutron.conf
[DEFAULT]
bind_host = 172.30.200.31
auth_strategy = keystone
core_plugin = ml2
service_plugins = router
allow_overlapping_ips = True
notify_nova_on_port_status_changes = true
notify_nova_on_port_data_changes = true
# l3高可用，可以采用vrrp模式或者dvr模式；
# vrrp模式下，在各网络节点（此处网络节点与控制节点混合部署）以vrrp的模式设置主备virtual router；mater故障时，virtual router不会迁移，而是将router对外服务的vip漂移到standby router上；
# dvr模式下，三层的转发（L3 Forwarding）与nat功能都会被分布到计算节点上，即计算节点也有了网络节点的功能；但是，dvr依然不能消除集中式的virtual router，为了节省IPV4公网地址，仍将snat放在网络节点上提供；
# vrrp模式与dvr模式不可同时使用
# Neutron L3 Agent HA 之 虚拟路由冗余协议（VRRP）: http://www.cnblogs.com/sammyliu/p/4692081.html
# Neutron 分布式虚拟路由（Neutron Distributed Virtual Routing）: http://www.cnblogs.com/sammyliu/p/4713562.html
# “l3_ha = true“参数即启用l3 ha功能
l3_ha = true
# 最多在几个l3 agent上创建ha router
max_l3_agents_per_router = 3
# 可创建ha router的最少正常运行的l3 agnet数量
min_l3_agents_per_router = 2
# vrrp广播网络
l3_ha_net_cidr = 169.254.192.0/18
# ”router_distributed “参数本身的含义是普通用户创建路由器时，是否默认创建dvr；此参数默认值为“false”，这里采用vrrp模式，可注释此参数
# 虽然此参数在mitaka（含）版本后，可与l3_ha参数同时打开，但设置dvr模式还同时需要设置网络节点与计算节点的l3_agent.ini与ml2_conf.ini文件
# router_distributed = true
# dhcp高可用，在3个网络节点各生成1个dhcp服务器
dhcp_agents_per_network = 3
# 前端采用haproxy时，服务连接rabbitmq会出现连接超时重连的情况，可通过各服务与rabbitmq的日志查看；
# transport_url = rabbit://openstack:rabbitmq_pass@controller:5673
# rabbitmq本身具备集群机制，官方文档建议直接连接rabbitmq集群；但采用此方式时服务启动有时会报错，原因不明；如果没有此现象，强烈建议连接rabbitmq直接对接集群而非通过前端haproxy
transport_url=rabbit://openstack:rabbitmq_pass@controller01:5672,controller02:5672,controller03:5672
[agent]
[cors]
[database]
connection = mysql+pymysql://neutron:neutron_dbpass@controller/neutron
[keystone_authtoken]
auth_uri = http://controller:5000
auth_url = http://controller:35357
memcached_servers = controller01:11211,controller:11211,controller:11211
auth_type = password
project_domain_name = default
user_domain_name = default
project_name = service
username = neutron
password = neutron_pass
[matchmaker_redis]
[nova]
auth_url = http://controller:35357
auth_type = password
project_domain_name = default
user_domain_name = default
region_name = RegionTest
project_name = service
username = nova
password = nova_pass
[oslo_concurrency]
lock_path = /var/lib/neutron/tmp
[oslo_messaging_amqp]
[oslo_messaging_kafka]
[oslo_messaging_notifications]
[oslo_messaging_rabbit]
[oslo_messaging_zmq]
[oslo_middleware]
[oslo_policy]
[quotas]
[ssl]

5. 配置ml2_conf.ini

xxxxxxxxxx
# 在全部控制节点操作，以controller01节点为例；
# ml2_conf.ini文件的权限：root:neutron
[root@controller01 ~]# cp /etc/neutron/plugins/ml2/ml2_conf.ini /etc/neutron/plugins/ml2/ml2_conf.ini.bak
[root@controller01 ~]# egrep -v "^$|^#" /etc/neutron/plugins/ml2/ml2_conf.ini
[DEFAULT]
[l2pop]
[ml2]
type_drivers = flat,vlan,vxlan
# ml2 mechanism_driver 列表，l2population对gre/vxlan租户网络有效
mechanism_drivers = linuxbridge,l2population
# 可同时设置多种租户网络类型，第一个值是常规租户创建网络时的默认值，同时也默认是master router心跳信号的传递网络类型
tenant_network_types = vlan,vxlan,flat
extension_drivers = port_security
[ml2_type_flat]
# 指定flat网络类型名称为”external”，”*”表示任意网络，空值表示禁用flat网络
flat_networks = external
[ml2_type_geneve]
[ml2_type_gre]
[ml2_type_vlan]
# 指定vlan网络类型的网络名称为”vlan”；如果不设置vlan id则表示不受限
network_vlan_ranges = vlan:3001:3500
[ml2_type_vxlan]
vni_ranges = 10001:20000
[securitygroup]
enable_ipset = true
​
# 服务初始化调用ml2_conf.ini中的配置，但指向/etc/neutron/olugin.ini文件
[root@controller01 ~]# ln -s /etc/neutron/plugins/ml2/ml2_conf.ini /etc/neutron/plugin.ini

6. 配置linuxbridge_agent.ini

1）配置linuxbridge_agent.ini

xxxxxxxxxx
# 在全部控制节点操作，以controller01节点为例；
# linuxbridge_agent.ini文件的权限：root:neutron
[root@controller01 ~]# cp /etc/neutron/plugins/ml2/linuxbridge_agent.ini /etc/neutron/plugins/ml2/linuxbridge_agent.ini.bak
[root@controller01 ~]# egrep -v "^$|^#" /etc/neutron/plugins/ml2/linuxbridge_agent.ini
[DEFAULT]
[agent]
[linux_bridge]
# 网络类型名称与物理网卡对应，这里flat external网络对应规划的eth1，vlan租户网络对应规划的eth3，在创建相应网络时采用的是网络名称而非网卡名称；
# 需要明确的是物理网卡是本地有效，根据主机实际使用的网卡名确定；
# 另有” bridge_mappings”参数对应网桥
physical_interface_mappings = external:eth1,vlan:eth3
[network_log]
[securitygroup]
firewall_driver = neutron.agent.linux.iptables_firewall.IptablesFirewallDriver
enable_security_group = true
[vxlan]
enable_vxlan = true
# tunnel租户网络（vxlan）vtep端点，这里对应规划的eth2（的地址），根据节点做相应修改
local_ip = 10.0.0.31
l2_population = true

2）配置内核参数

xxxxxxxxxx
# bridge：是否允许桥接；
# 如果“sysctl -p”加载不成功，报” No such file or directory”错误，需要加载内核模块“br_netfilter”；
# 命令“modinfo br_netfilter”查看内核模块信息；
# 命令“modprobe br_netfilter”加载内核模块
[root@controller01 ~]# echo "# bridge" >> /etc/sysctl.conf
[root@controller01 ~]# echo "net.bridge.bridge-nf-call-iptables = 1" >> /etc/sysctl.conf
[root@controller01 ~]# echo "net.bridge.bridge-nf-call-ip6tables = 1" >> /etc/sysctl.conf
[root@controller01 ~]# sysctl -p

7. 配置l3_agent.ini（self-networking）

xxxxxxxxxx
# 在全部控制节点操作，以controller01节点为例；
# l3_agent.ini文件的权限：root:neutron
[root@controller01 ~]# cp /etc/neutron/l3_agent.ini /etc/neutron/l3_agent.ini.bak
[root@controller01 ~]# egrep -v "^$|^#"  /etc/neutron/l3_agent.ini
[DEFAULT]
interface_driver = linuxbridge
[agent]
[ovs]

8. 配置dhcp_agent.ini

xxxxxxxxxx
# 在全部控制节点操作，以controller01节点为例；
# 使用dnsmasp提供dhcp服务；
# dhcp_agent.ini文件的权限：root:neutron
[root@controller01 ~]# cp /etc/neutron/dhcp_agent.ini /etc/neutron/dhcp_agent.ini.bak
[root@controller01 ~]# egrep -v "^$|^#" /etc/neutron/dhcp_agent.ini
[DEFAULT]
interface_driver = linuxbridge
dhcp_driver = neutron.agent.linux.dhcp.Dnsmasq
enable_isolated_metadata = true
[agent]
[ovs]

9. 配置metadata_agent.ini

xxxxxxxxxx
# 在全部控制节点操作，以controller01节点为例；
# metadata_proxy_shared_secret：与/etc/nova/nova.conf文件中参数一致；
# metadata_agent.ini文件的权限：root:neutron
[root@controller01 ~]# cp /etc/neutron/metadata_agent.ini  /etc/neutron/metadata_agent.ini.bak
[root@controller01 ~]# egrep -v "^$|^#"  /etc/neutron/metadata_agent.ini
[DEFAULT]
nova_metadata_host = controller
metadata_proxy_shared_secret = neutron_metadata_secret
[agent]
[cache]

10. 配置nova.conf

xxxxxxxxxx
# 在全部控制节点操作，以controller01节点为例；
# 配置只涉及nova.conf的”[neutron]”字段；
# metadata_proxy_shared_secret：与/etc/neutron/metadata_agent.ini文件中参数一致
[root@controller01 ~]# vim /etc/nova/nova.conf
[neutron]
url = http://controller:9696
auth_url = http://controller:35357
auth_type = password
project_domain_name = default
user_domain_name = default
region_name = RegionTest
project_name = service
username = neutron
password = neutron_pass
service_metadata_proxy = true
metadata_proxy_shared_secret = neutron_metadata_secret

11. 同步neutron数据库

xxxxxxxxxx
# 任意控制节点操作；
[root@controller01 ~]# su -s /bin/sh -c "neutron-db-manage --config-file /etc/neutron/neutron.conf --config-file /etc/neutron/plugins/ml2/ml2_conf.ini upgrade head" neutron
​
# 验证
[root@controller01 ~]# mysql -h controller01 -u neutron -pneutron_dbpass -e "use neutron;show tables;"

12. 启动服务

xxxxxxxxxx
# 全部控制节点操作；
# 变更nova配置文件，首先需要重启nova服务
[root@controller01 ~]# systemctl restart openstack-nova-api.service
​
​
# 开机启动
[root@controller01 ~]# systemctl enable neutron-server.service \
 neutron-linuxbridge-agent.service \
 neutron-l3-agent.service \
 neutron-dhcp-agent.service \
 neutron-metadata-agent.service
​
# 启动
[root@controller01 ~]# systemctl restart neutron-server.service
[root@controller01 ~]# systemctl restart neutron-linuxbridge-agent.service
[root@controller01 ~]# systemctl restart neutron-l3-agent.service
[root@controller01 ~]# systemctl restart neutron-dhcp-agent.service
[root@controller01 ~]# systemctl restart neutron-metadata-agent.service

13. 验证

xxxxxxxxxx
[root@controller01 ~]# . admin-openrc
​
# 查看加载的扩展服务
[root@controller01 ~]# openstack extension list --network
​
# 查看agent服务
[root@controller01 ~]# openstack network agent list

14. 设置pcs资源

xxxxxxxxxx
# 在任意控制节点操作；
# 添加资源neutron-server，neutron-linuxbridge-agent，neutron-l3-agent，neutron-dhcp-agent与neutron-metadata-agent
[root@controller01 ~]# pcs resource create neutron-server systemd:neutron-server --clone interleave=true
[root@controller01 ~]# pcs resource create neutron-linuxbridge-agent systemd:neutron-linuxbridge-agent --clone interleave=true
[root@controller01 ~]# pcs resource create neutron-l3-agent systemd:neutron-l3-agent --clone interleave=true
[root@controller01 ~]# pcs resource create neutron-dhcp-agent systemd:neutron-dhcp-agent --clone interleave=true
[root@controller01 ~]# pcs resource create neutron-metadata-agent systemd:neutron-metadata-agent --clone interleave=true
​

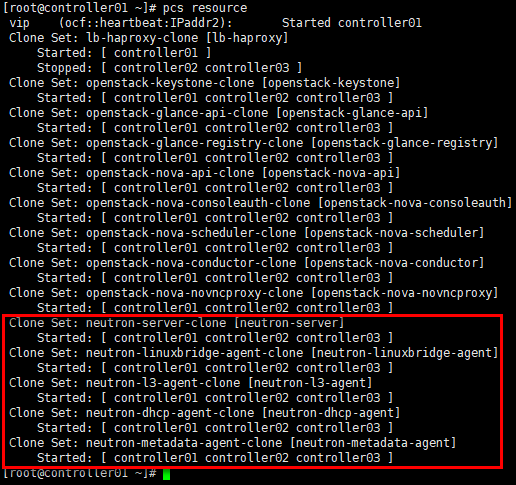

# 查看pcs资源
[root@controller01 ~]# pcs resource
