高可用OpenStack（Queen版）集群

1. 集群环境

源自于网络-snowchuai汇总、整理

参考文档：

1. Install-guide：https://docs.openstack.org/install-guide/
2. OpenStack High Availability Guide：https://docs.openstack.org/ha-guide/index.html
3. 理解Pacemaker：http://www.cnblogs.com/sammyliu/p/5025362.html
4. Ceph: http://docs.ceph.com/docs/master/start/intro/

一．环境

1. 组件

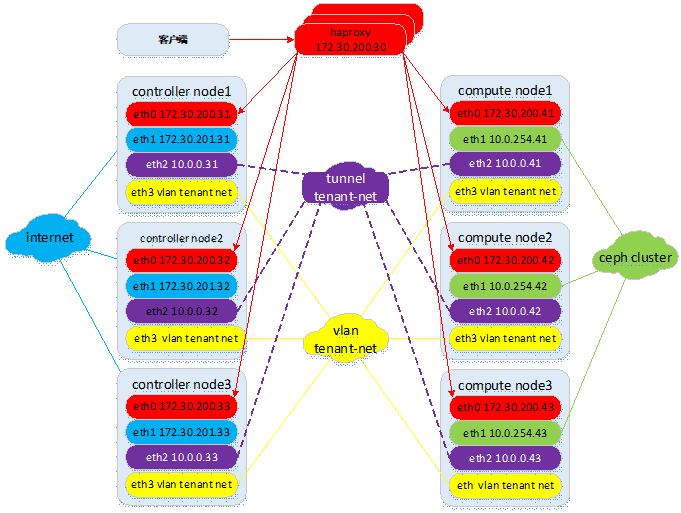

2. 拓扑（逻辑）

1. congtroller节点运行keystone，glance，horizon，nova&neutron&cinder管理相关组件，ceph-mon&ceph-mgr（非openstack服务），另外openstack相关的基础服务；

2. compute节点运行nova-compute，neutron-linuxbridge-agent，cinder-volume（后经验证，如果后端使用共享存储，建议部署在controller节点，可通过pacemaker控制运行模式，但写文档时，此验证环境的cinder-volume部署在compute节点）等，另有计算虚拟化kvm，ceph-osd等；

3. 控制节点网络：

   管理网络：含host os管理，api，ceph-public等网络，如果生产环境允许，建议各逻辑网络使用独立的物理网络，api区分admin/internal/public接口，对客户端只开放public接口；

   外部网络：主要针对guest os访问internet/外部的floating ip；

   租户（虚机）隧道网络（与vlan网络共存或2选1）：guest os之间通讯的网络，采用vxlan/gre等方式；

   租户（虚机）vlan网络（与隧道网络共存或2选1）：guest os之间通讯的网络，采用vlan方式；

4. 计算节点网络：

   管理网络：含host os管理，api，ceph-public等网络；

   存储网络：存储集群内部通讯，数据复制同步网络，与外界没有直接联系；

   租户（虚机）隧道网络（与vlan网络共存或2选1）：guest os之间通讯的网络，采用vxlan/gre等方式；

   租户（虚机）vlan网络（与隧道网络共存或2选1）：guest os之间通讯的网络，采用vlan方式；

5. 采用self-service-networks提供自助网络服务，provider networks不支持专有网络，需要依靠外部基础设施提供3层路由与增值服务（如lbaas，fwaas等）；

6. 前端采用haproxy做高可用；

7. 无状态的服务，如xxx-api，采取active/active的模式运行；有状态的服务，如neturon-xxx-agent，cinder-volume等，建议采取active/passive的模式运行（因前端采用haproxy，客户端的多次请求可能会被转发到不同的控制节点，如果客户端请求被负载到无状态信息的控制节点，可能会导致操作请求失败）；自身具有集群机制的服务，如rabbitmq，memcached等采用本身的集群机制即可。

3. 整体规划

二．基础环境

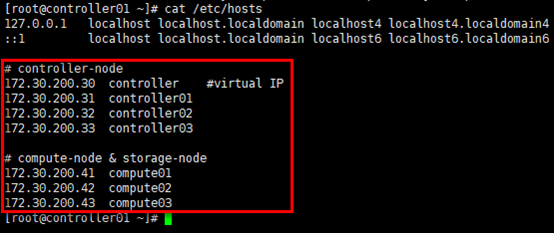

1. 设置hosts

# 所有节点保持一致的hosts即可，以controller01节点为例；
[root@controller01 ~]# cat /etc/hosts

2. 设置ntp

​x
# 所有节点保持时钟同步，以controller01节点为例
[root@controller01 ~]# yum install chrony -y
# 编辑/etc/chrony.conf文件，设置”172.20.0.252”为时钟源，同时设置3个控制节点作为”备用”时钟源；
# 允许”172.30.200.0/24”网段主机从本地同步时钟
[root@controller01 ~]# egrep -v "^$|^#" /etc/chrony.conf
server 172.20.0.252 iburst
server controller01 iburst
server controller02 iburst
server controller03 iburst
driftfile /var/lib/chrony/drift
makestep 1.0 3
rtcsync
allow 172.30.200.0/24
logdir /var/log/chrony
​
# 设置开机启动，并重启
[root@controller01 ~]# systemctl enable chronyd.service
[root@controller01 ~]# systemctl restart chronyd.service
​
# 查看状态
[root@controller01 ~]# systemctl status chronyd.service
[root@controller01 ~]# chronyc sources -v

3. 设置openstack packages

xxxxxxxxxx
# 安装queen版yum源
[root@controller01 ~]# yum install centos-release-openstack-queens -y
[root@controller01 ~]# yum upgrade -y
​
# 安装openstackclient
[root@controller01 ~]# yum install python-openstackclient -y
​
# selinux开启时需要安装openstack-selinux，这里已将seliux设置为默认关闭
[root@controller01 ~]# yum install openstack-selinux -y

4. 设置iptables

xxxxxxxxxx
# 全部节点提前统一设置完成iptables，以controller01节点为例；
# 初始环境已使用iptables替代centos7.x自带的firewalld，同时关闭selinux；
[root@controller01 ~]# vim /etc/sysconfig/iptables
# mariadb
# tcp3306：服务监听端口；
# tcp&udp4567：tcp做数据同步复制，多播复制同时采用tcp与udp；
# tcp4568：增量状态传输；
# tcp4444：其他状态快照传输；
# tcp9200：心跳检测
-A INPUT -p tcp -m state --state NEW -m tcp --dport 3306 -j ACCEPT
-A INPUT -p tcp -m state --state NEW -m tcp --dport 4444 -j ACCEPT
-A INPUT -p tcp -m state --state NEW -m tcp --dport 4567:4568 -j ACCEPT
-A INPUT -p udp -m state --state NEW -m udp --dport 4567 -j ACCEPT
-A INPUT -p tcp -m state --state NEW -m tcp --dport 9200 -j ACCEPT
​
# rabbitmq
# tcp4369：集群邻居发现；
# tcp5671，5672：用于AMQP 0.9.1 and 1.0 clients使用；
# tcp5673：非rabbitmq默认使用端口，这里用作hapoxy前端监听端口，避免后端服务与haproxy在1个节点时无法启动的问题；如果使用rabbitmq本身的集群机制，则可不设置此端口；
# tcp15672：用于http api与rabbitadmin访问，后者仅限在management plugin开启时；
# tcp25672：用于erlang分布式节点/工具通信
-A INPUT -p tcp -m state --state NEW -m tcp --dport 4369 -j ACCEPT
-A INPUT -p tcp -m state --state NEW -m tcp --dport 5671:5673 -j ACCEPT
-A INPUT -p tcp -m state --state NEW -m tcp --dport 15672:15673 -j ACCEPT
-A INPUT -p tcp -m state --state NEW -m tcp --dport 25672 -j ACCEPT
​
# memcached
# tcp11211：服务监听端口；
-A INPUT -p tcp -m state --state NEW -m tcp --dport 11211 -j ACCEPT
​
# pcs
# tcp2224：pcs web管理服务监听端口，可通过web新建，查看，删除资源等，端口值在/usr/lib/pcsd/ssl.rb文件中设置；
# udp5405：中间件corosync服务集群多播通信端口
-A INPUT -p tcp -m state --state NEW -m tcp --dport 2224 -j ACCEPT
-A INPUT -p udp -m state --state NEW -m udp --dport 5404:5405 -j ACCEPT
​
# haproxy
# tcp1080：haproxy监听端口
-A INPUT -p tcp -m state --state NEW -m tcp --dport 1080 -j ACCEPT
​
# dashboard
# tcp80：dashboard监听端口
-A INPUT -p tcp -m state --state NEW -m tcp --dport 80 -j ACCEPT
​
# keystone
# tcp35357：admin-api端口；
# tcp5000：public/internal-api端口
-A INPUT -p tcp -m state --state NEW -m tcp --dport 35357 -j ACCEPT
-A INPUT -p tcp -m state --state NEW -m tcp --dport 5000 -j ACCEPT
​
# glance
# tcp9191：glance-registry端口；
# tcp9292：glance-api端口
-A INPUT -p tcp -m state --state NEW -m tcp --dport 9191 -j ACCEPT
-A INPUT -p tcp -m state --state NEW -m tcp --dport 9292 -j ACCEPT
​
# nova
# tcp8773：nova-ec2-api端口；
# tcp8774：nova-compute-api端口；
# tcp8775：nova-metadata-api端口；
# tcp8778：placement-api端口；
# tcp6080：vncproxy端口
-A INPUT -p tcp -m state --state NEW -m tcp --dport 8773:8775 -j ACCEPT
-A INPUT -p tcp -m state --state NEW -m tcp --dport 8778 -j ACCEPT
-A INPUT -p tcp -m state --state NEW -m tcp --dport 6080 -j ACCEPT
​
# cinder
# tcp8776：cinder-api端口
-A INPUT -p tcp -m state --state NEW -m tcp --dport 8776 -j ACCEPT
​
# neutron
# tcp9696：neutron-api端口；
# udp4789：vxlan目的端口
-A INPUT -p tcp -m state --state NEW -m tcp --dport 9696 -j ACCEPT
-A INPUT -p udp -m state --state NEW -m udp --dport 4789 -j ACCEPT
​
# ceph
# tcp6789：ceph-mon端口；
# tcp6800~7300：ceph-osd端口
-A INPUT -p tcp -m state --state NEW -m tcp --dport 6789 -j ACCEPT
-A INPUT -p tcp -m state --state NEW -m tcp --dport 6800:7300 -j ACCEPT
​
[root@controller01 ~]# service iptables restart
