CI/CD配置手册

4.1 配置MAIL Server

[root@gitlab ~]# vim /etc/postfix/main.cf ...... ...... ...... ...... ...... ...... 开启113行,注释116行，改成如下: inet_interfaces = all #inet_interfaces = $myhostname #inet_interfaces = $myhostname, localhost #inet_interfaces = localhost ...... ...... ...... ...... ...... ...... [root@gitlab ~]# systemctl restart postfix

4.2 安装及配置Gitlab

1) 安装Gitlab [root@gitlab ~]# curl -O https://packages.gitlab.com/install/repositories/gitlab/gitlab-ce/script.rpm.sh [root@gitlab ~]# sh script.rpm.sh [root@gitlab ~]# yum install gitlab-ce -y # 或直接写repo文件 [root@node1 ~]# vim /etc/yum.repos.d/gitlab-ce.repo [gitlab-ce] name=Gitlab-CE baseurl=http://192.168.1.254/repos/gitlab-ce/yum/el7/ enabled=1 gpgcheck=0 2) 修改Gitlab安装配置文件 [root@gitlab ~]# vim /etc/gitlab/gitlab.rb ...... ...... ...... ...... ...... ...... # 将32行改为如下内容(填写你自己的FQDN) external_url 'http://gitlab.1000y.cloud' ...... ...... ...... ...... ...... ...... 3) 安装Gitlab [root@gitlab ~]# gitlab-ctl reconfigure ...... ...... ...... ...... ...... ...... Notes: Default admin account has been configured with following details: Username: root Password: You didn't opt-in to print initial root password to STDOUT. # 提示初始化密码所存放的位置 Password stored to /etc/gitlab/initial_root_password. This file will be cleaned up in first reconfigure run after 24 hours. NOTE: Because these credentials might be present in your log files in plain text, it is highly recommended to reset the password following https://docs.gitlab.com/ee/security/reset_user_password.html#reset-your-root-password. gitlab Reconfigured! [root@gitlab ~]# cat /etc/gitlab/initial_root_password | grep Password: Password: wBlTUPr+On2bnkYK1SXvxLb2YseFA3N+OWVZz8Bx8q8= 2) 配置Gitlab [浏览器]=>http://gitlab.1000y.cloud 密码修改后，将会自动强制重新登陆 3) 创建一个Gitlab群组 组名为 kubernetes，类型为: 私有 3) 创建一个Porject # 项目名称: spring-boot-project

6.1 Jenkins添加凭证

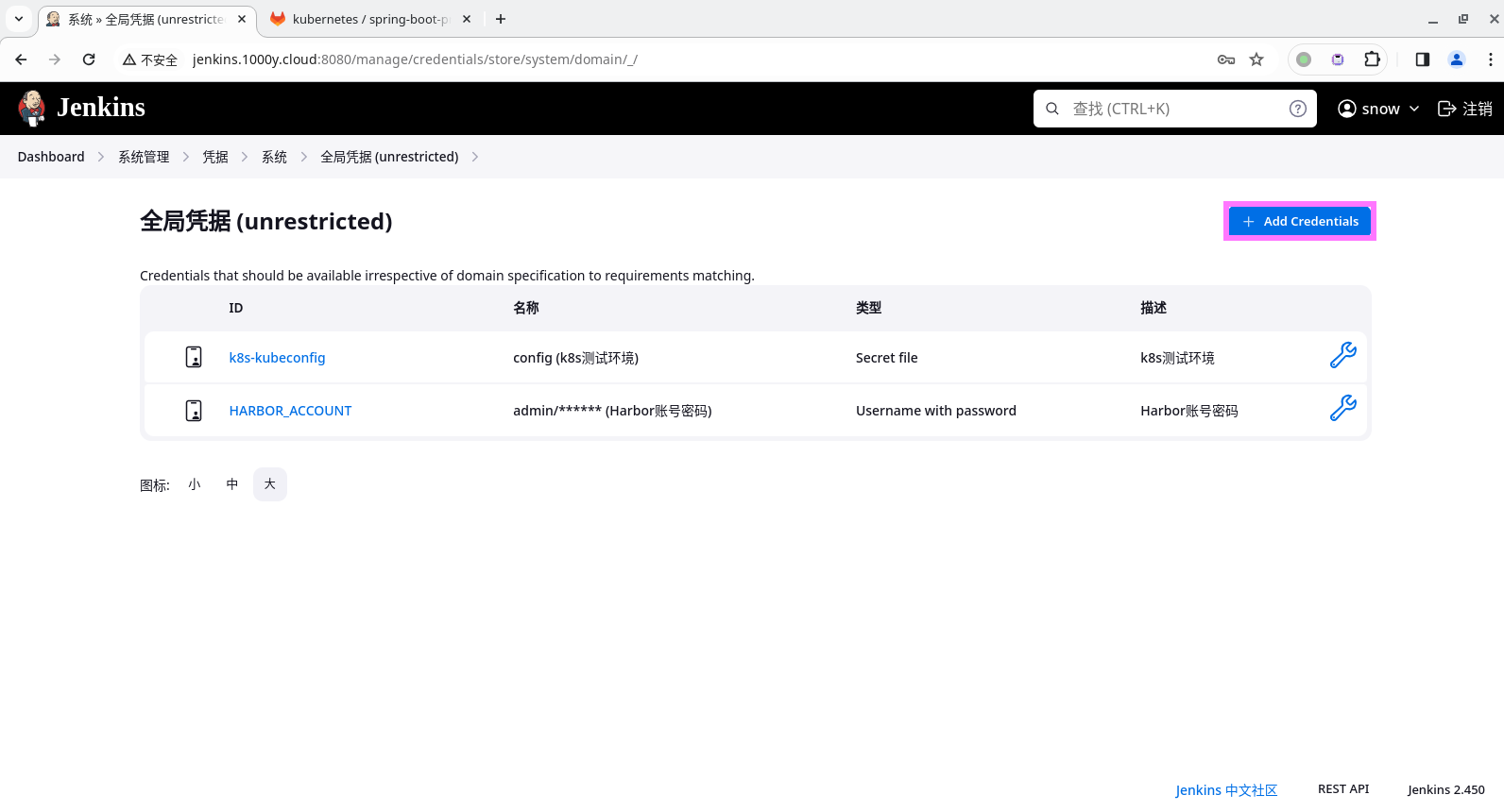

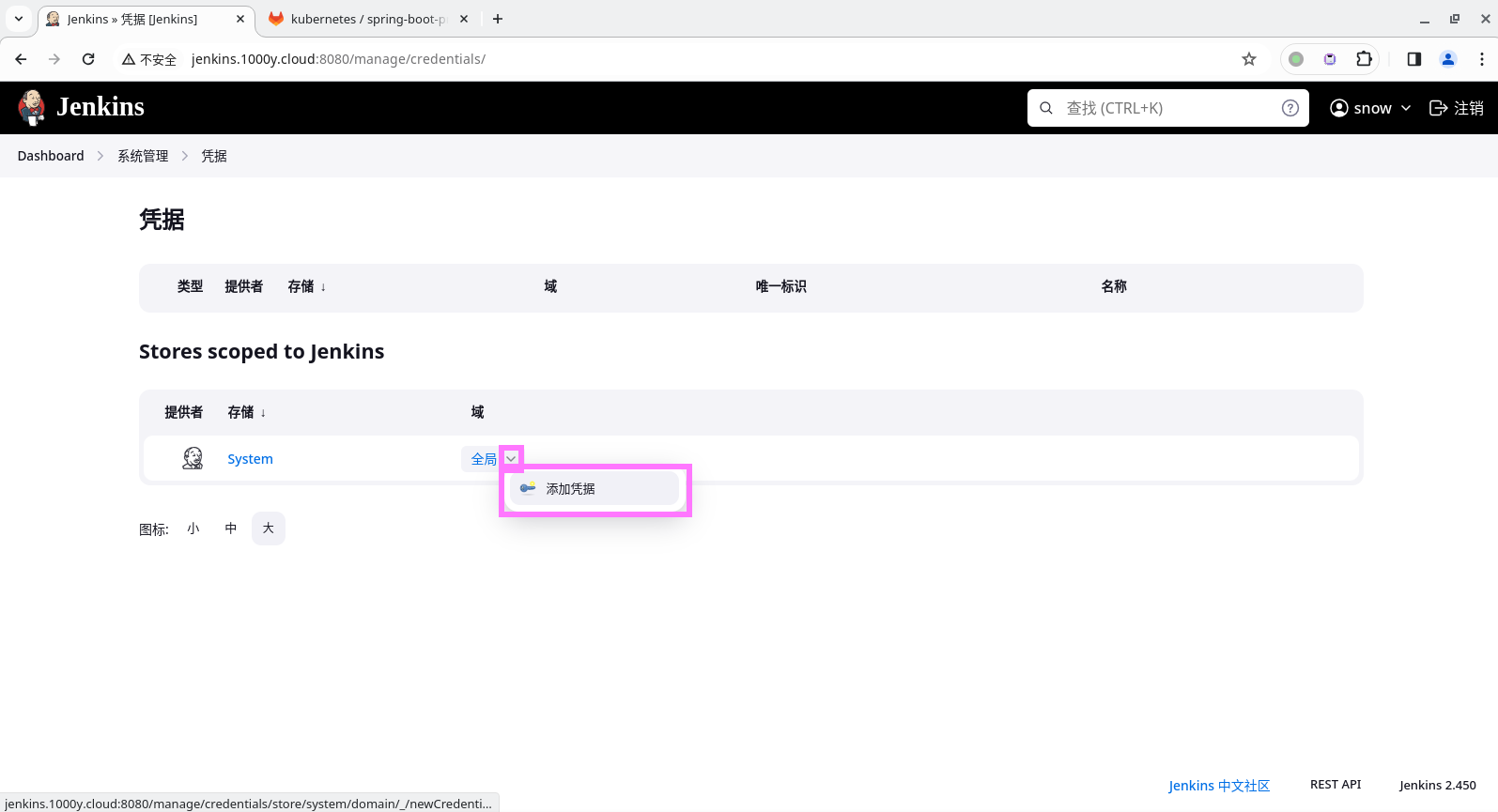

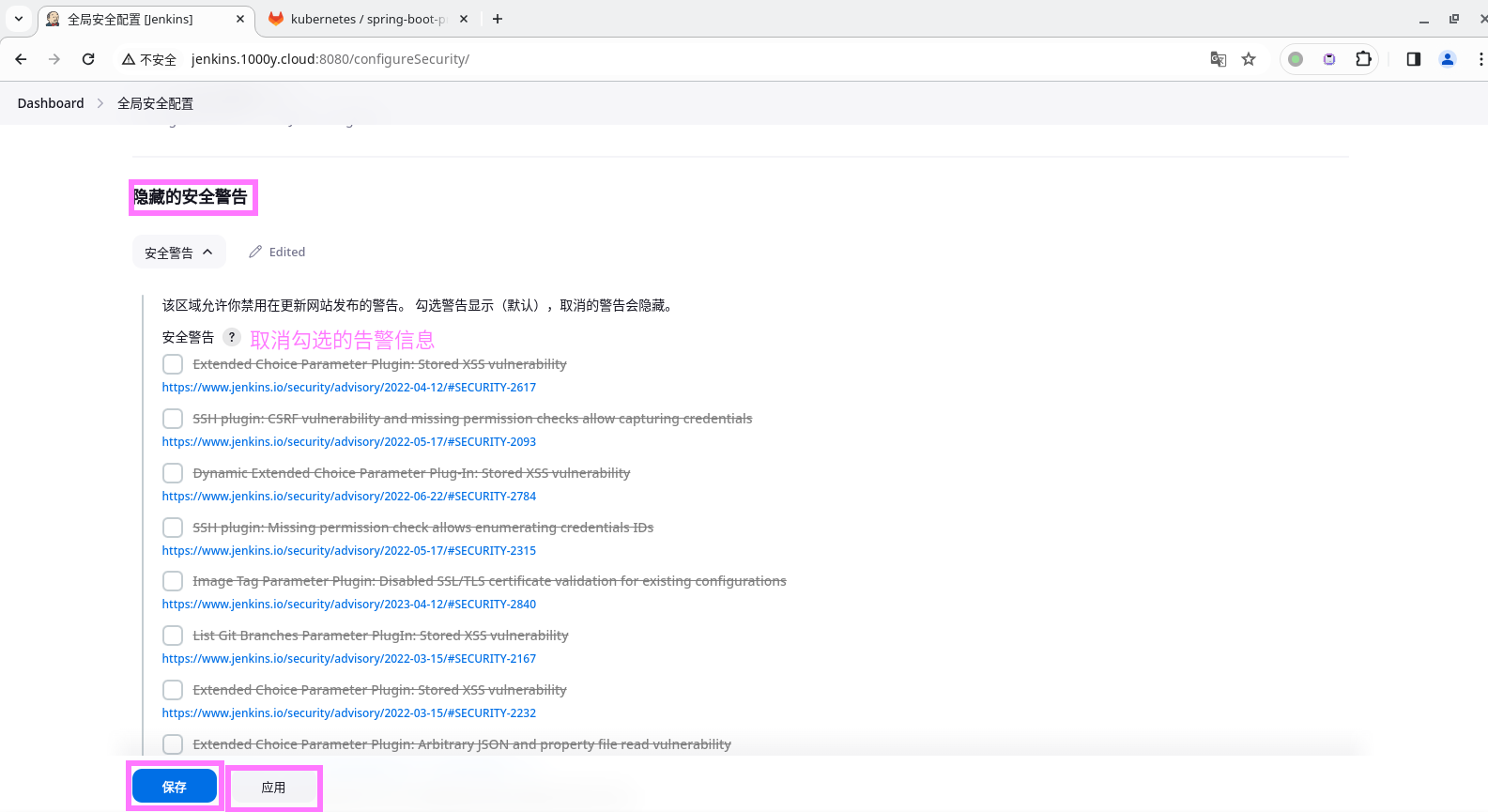

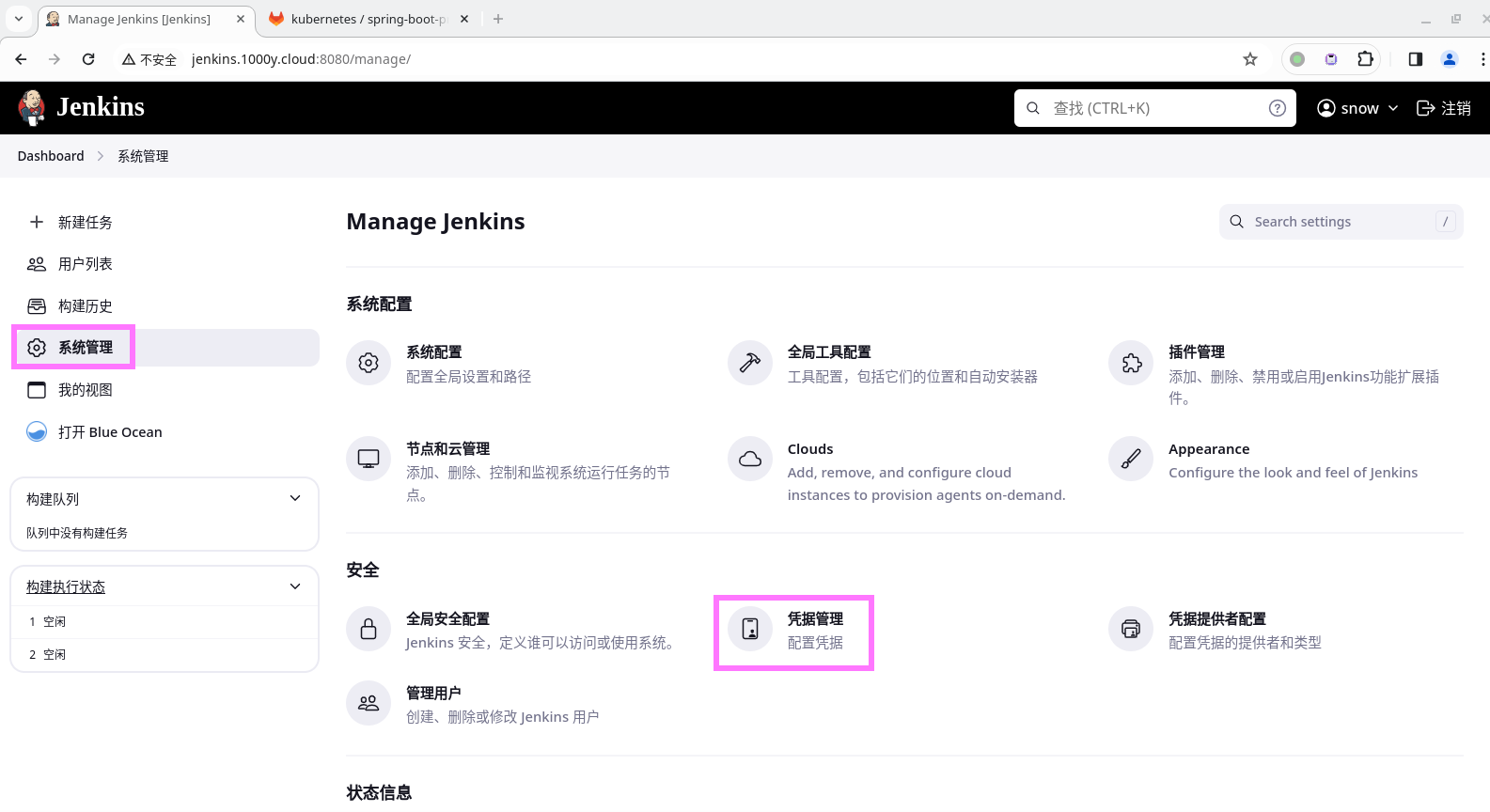

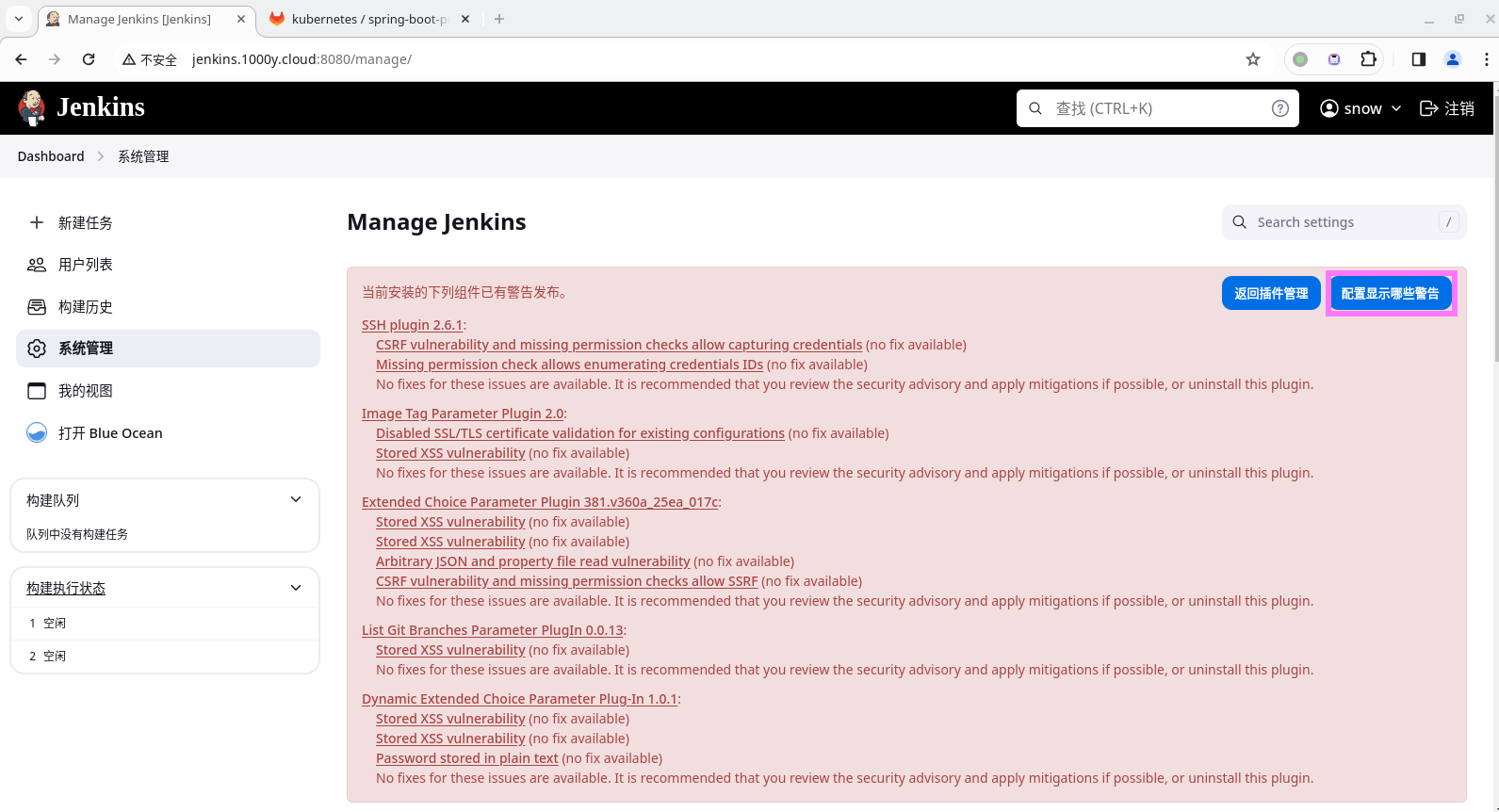

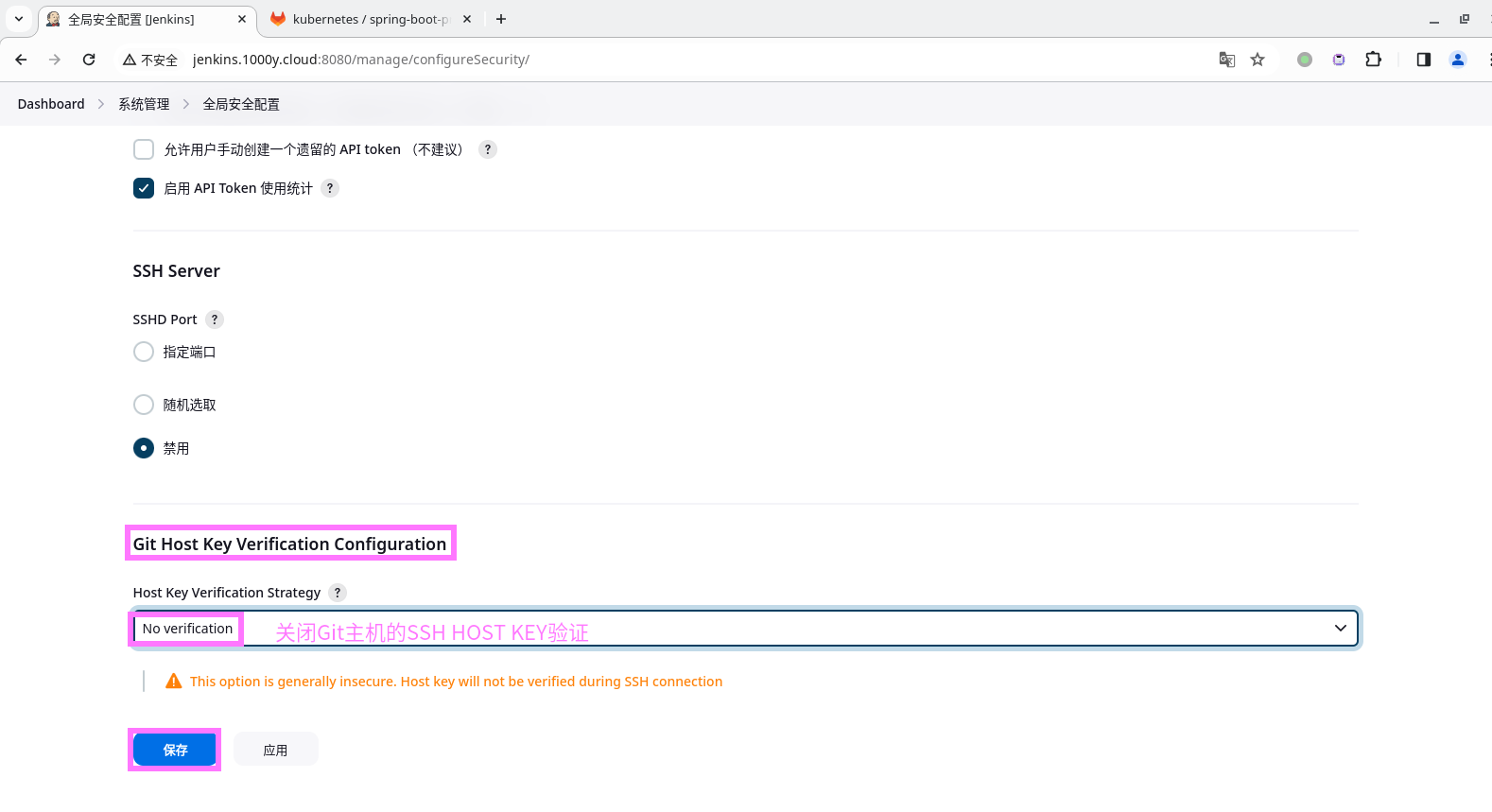

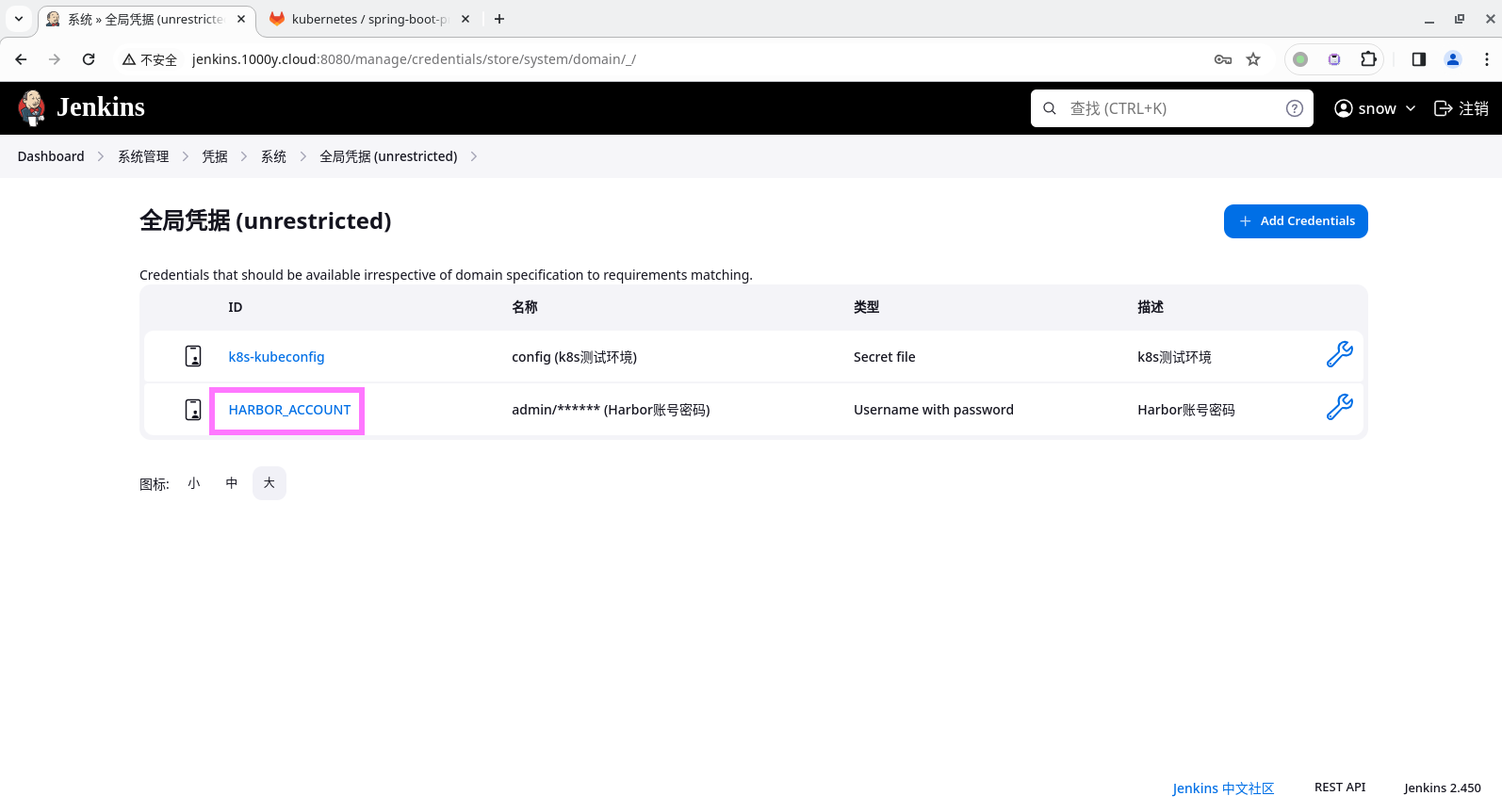

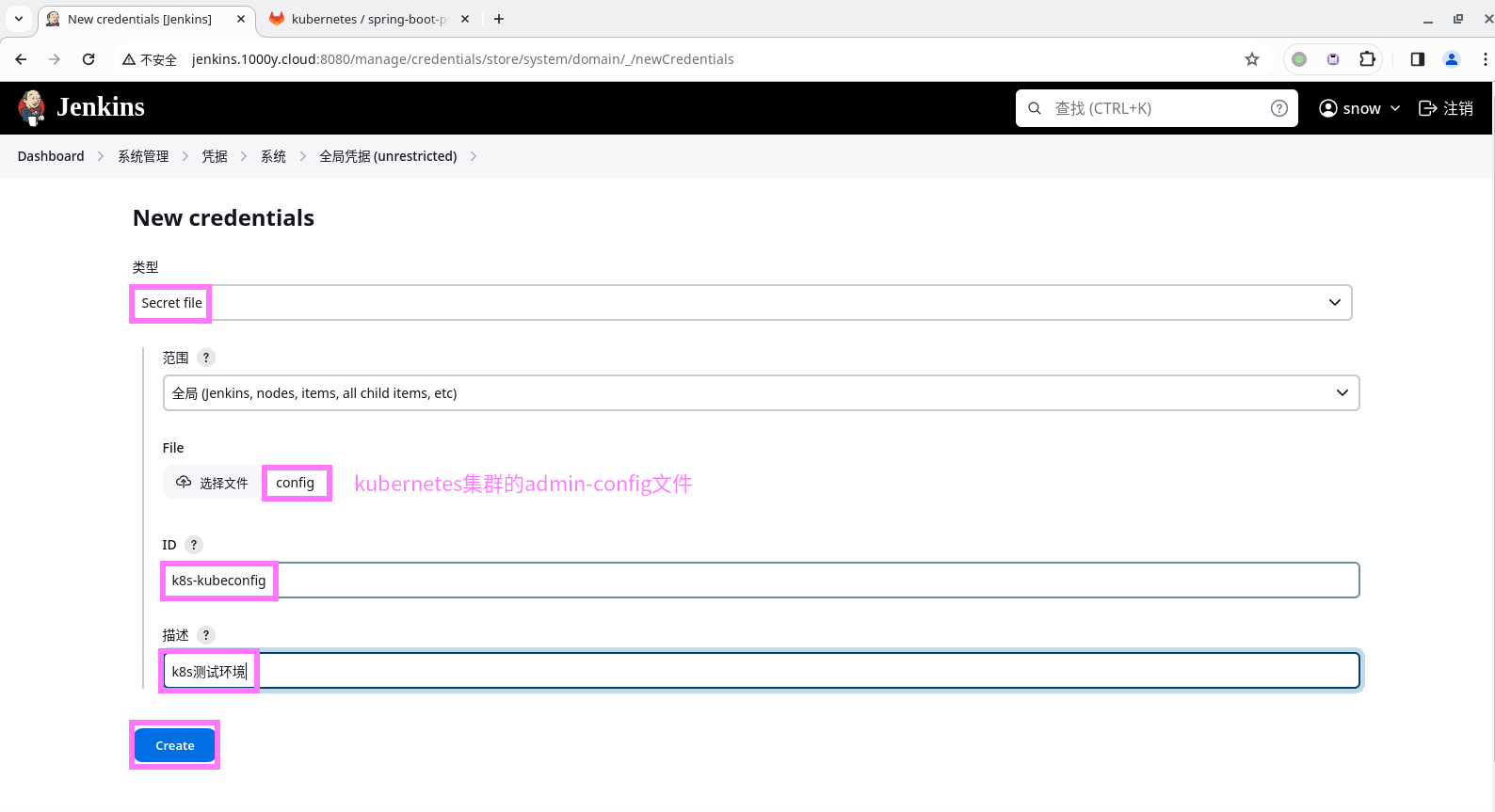

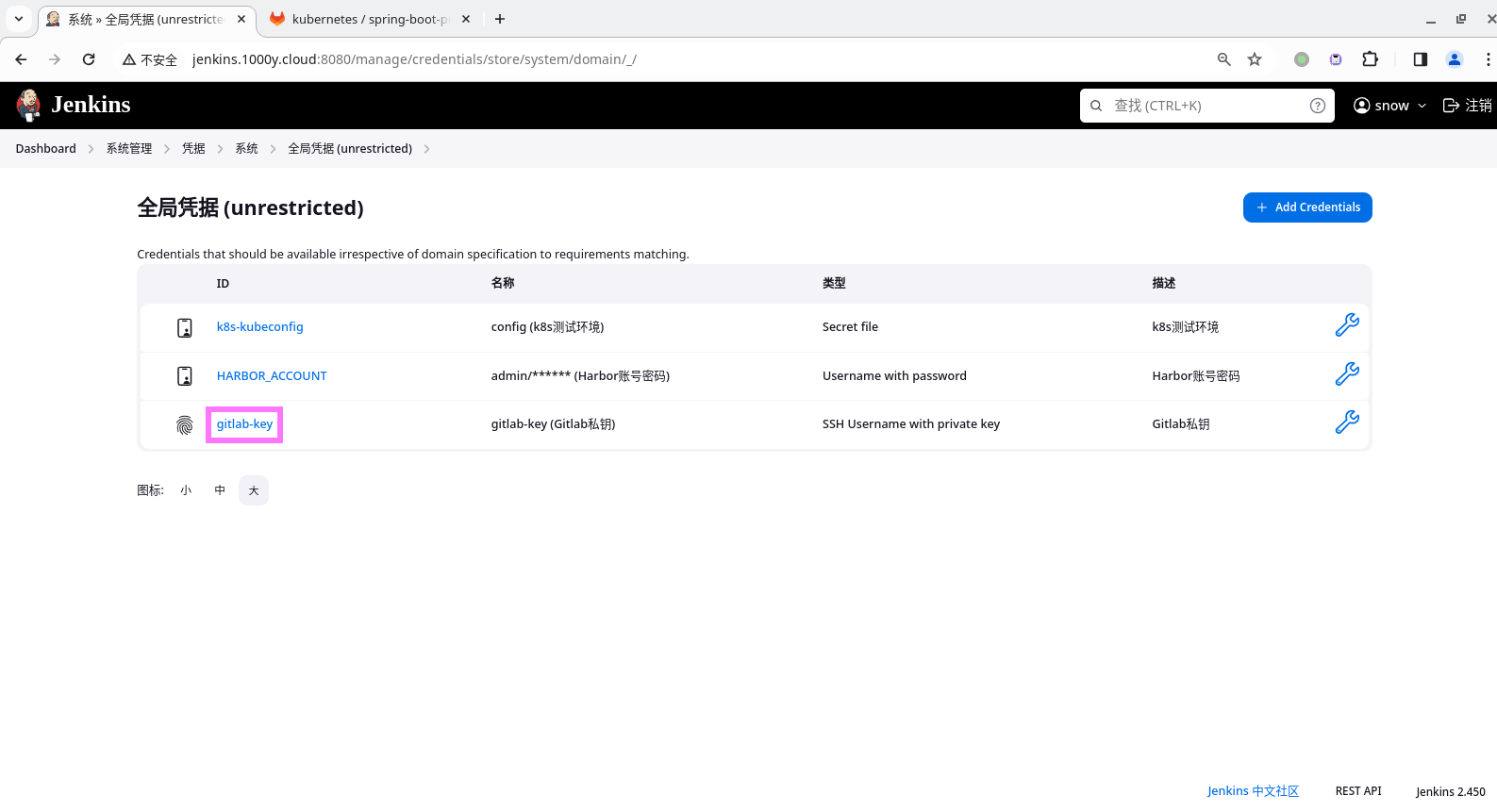

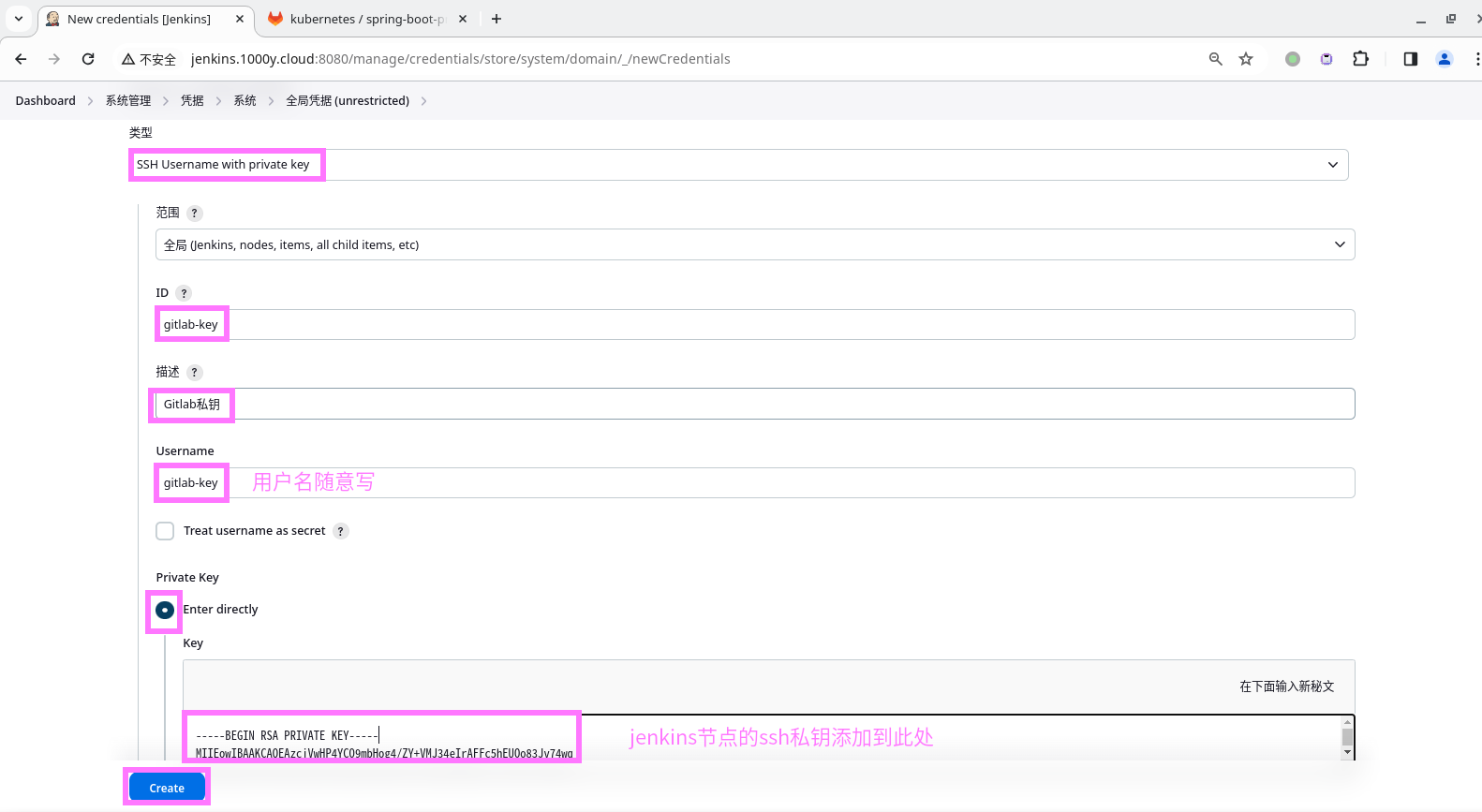

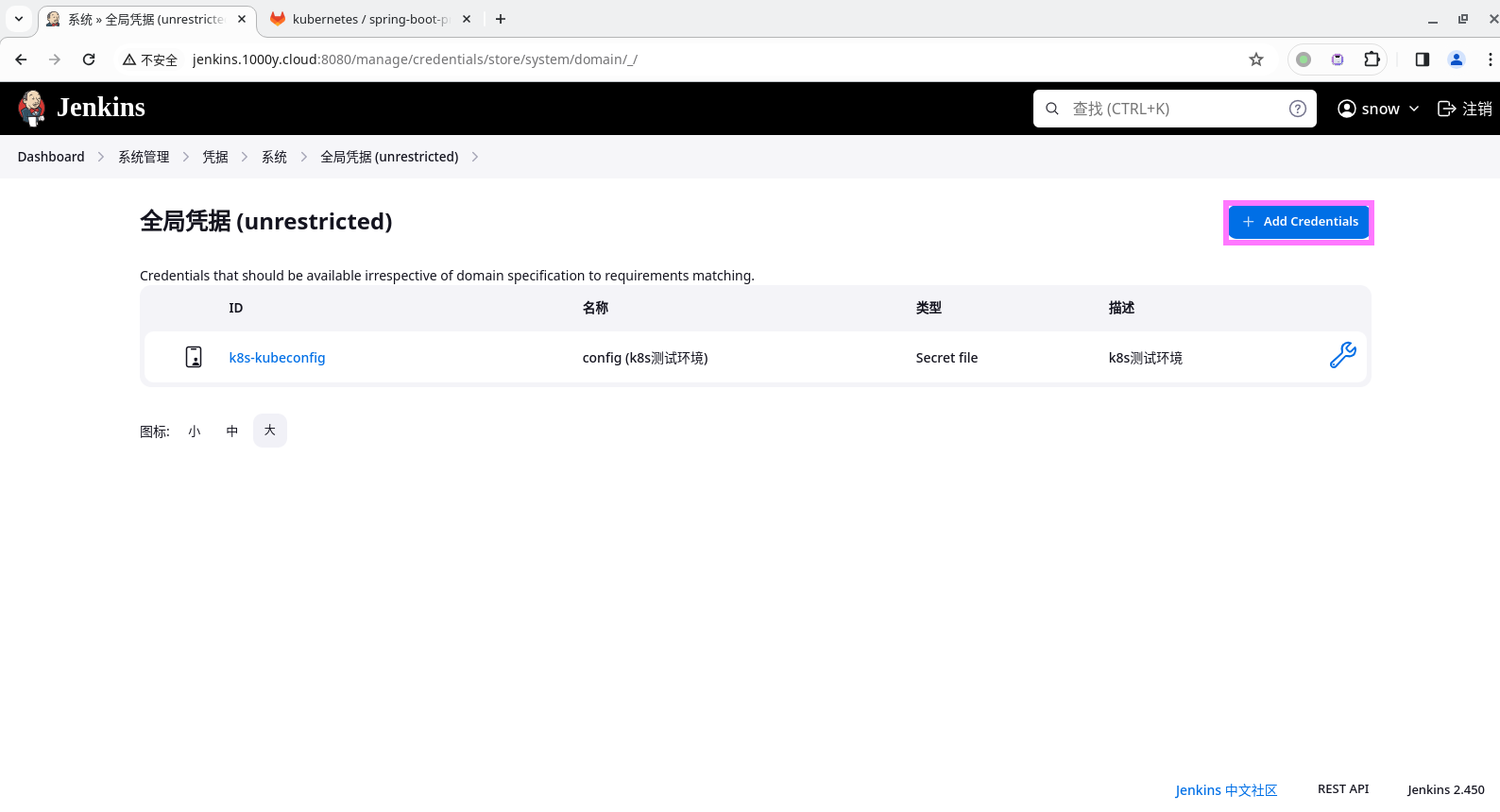

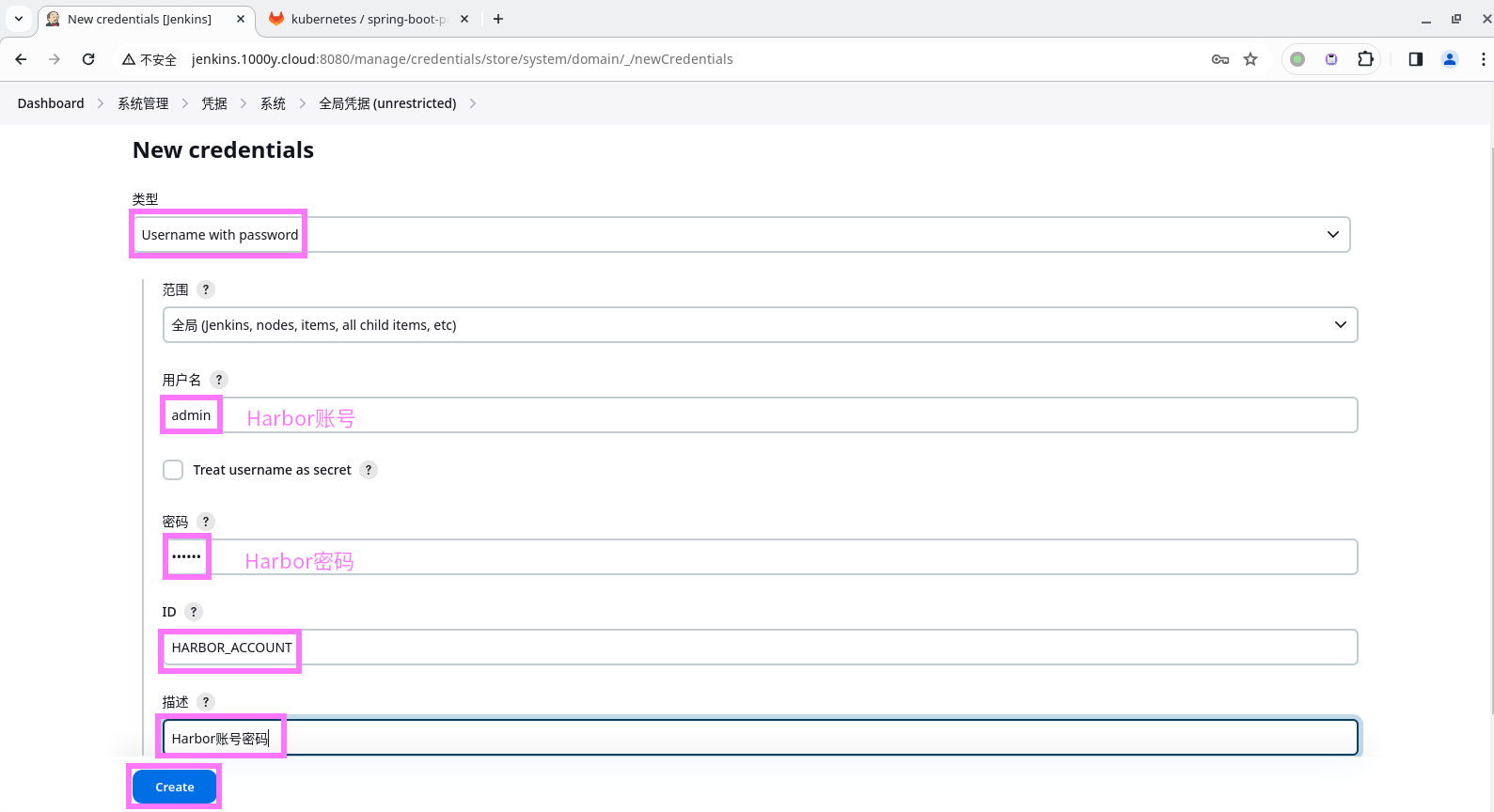

1) 取消插件告警 2) 加添凭证 (1) 添加kubernetes凭证 (2) 添加HarBor凭证 (3) 添加Gitlab凭证---[添加Jenkins SSH私钥]

6.2 Jenkins Agent配置

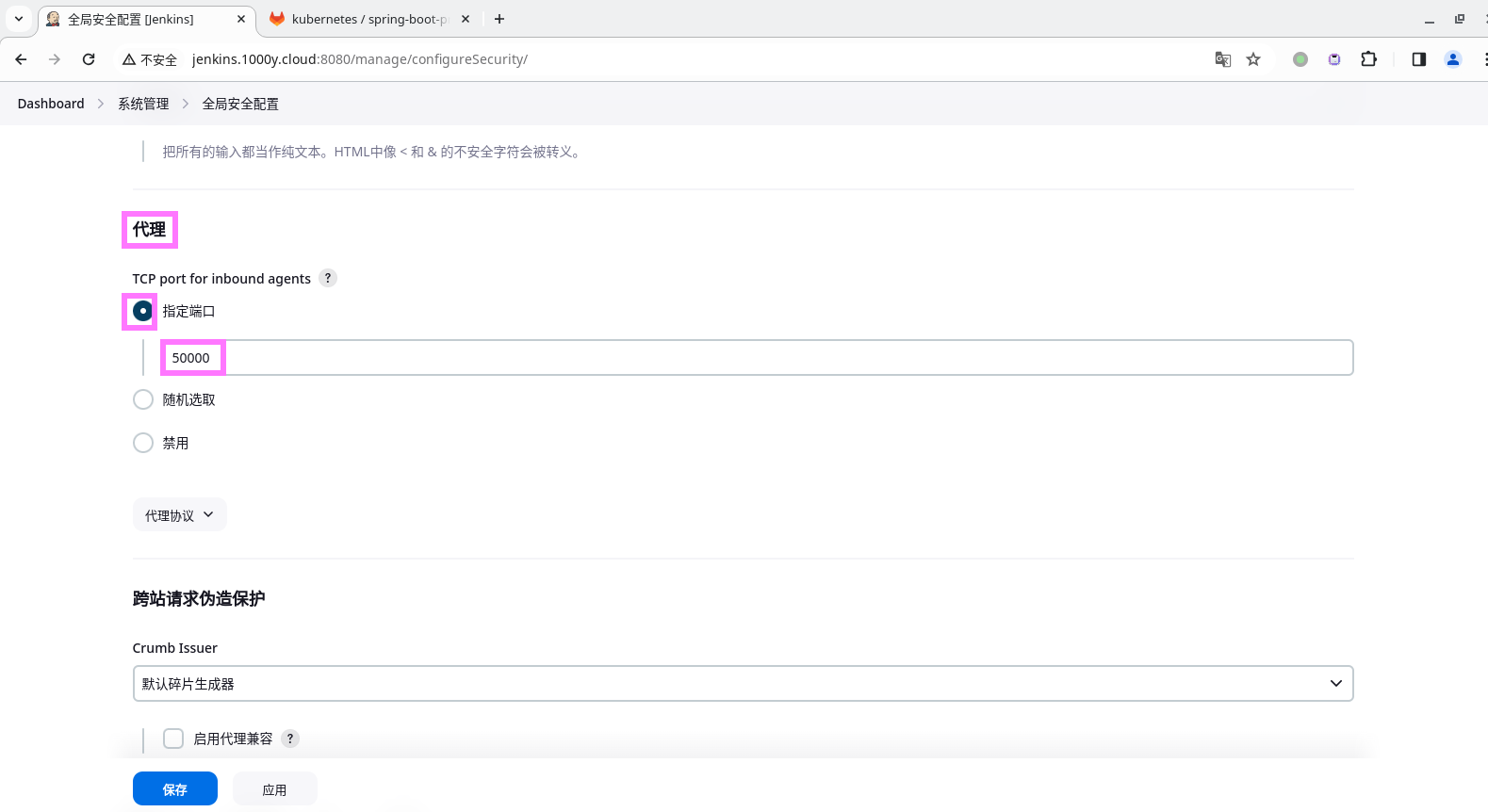

1) 取消插件告警 # 通常情况下，Jenkins Slave 会通过 Jenkins Master 节点的 50000 端口与之通信，所以需要开启 Agent 的 50000 端口。

6.3 定义Jenkins Slave节点并配置

1) 定义标签 # 1. 实际使用时，没有必要把整个 Kubernetes 集群的节点都充当创建 Jenkins Slave Pod 的节点， 可以选择任意的一个或多个节点作为创建 Slave Pod 的节点。 2. 本章节选择kubernetes节点中srv6.1000y.cloud[角色: Worker/Node]主机作为 Jenkins Slave 节点 [root@srv1 ~]# kubectl label node srv6.1000y.cloud build=true node/srv6.1000y.cloud labeled [root@srv1 ~]# kubectl get nodes -l build=true NAME STATUS ROLES AGE VERSION srv6.1000y.cloud Ready <none> 4d6h v1.28.2 2) 为worker节点安装docker-ce # Pod的生成要需Dockerfile进行制作，所以必须安装Docker [root@srv6 ~]# yum install yum-utils device-mapper-persistent-data lvm2 -y [root@srv6 ~]# yum-config-manager --add-repo https://mirrors.aliyun.com/docker-ce/linux/centos/docker-ce.repo [root@srv6 ~]# sed -i 's+download.docker.com+mirrors.aliyun.com/docker-ce+' /etc/yum.repos.d/docker-ce.repo [root@srv6 ~]# yum makecache fast [root@srv6 ~]# yum install docker-ce -y [root@srv6 ~]# vim /etc/docker/daemon.json { "registry-mirrors": ["https://3laho3y3.mirror.aliyuncs.com"], "insecure-registries": ["https://srv7.1000y.cloud"] } [root@srv6 ~]# systemctl enable --now docker [root@srv6 ~]# docker login k8srepos.1000y.cloud Username: admin # Harbor节点的账户 Password: # Harbor节点账户的密码 WARNING! Your password will be stored unencrypted in /root/.docker/config.json. Configure a credential helper to remove this warning. See https://docs.docker.com/engine/reference/commandline/login/#credentials-store Login Succeeded 3) 创建Jenkins工作目录 [root@srv6 ~]# mkdir /opt/workspace [root@srv6 ~]# chmod 777 /opt/workspace

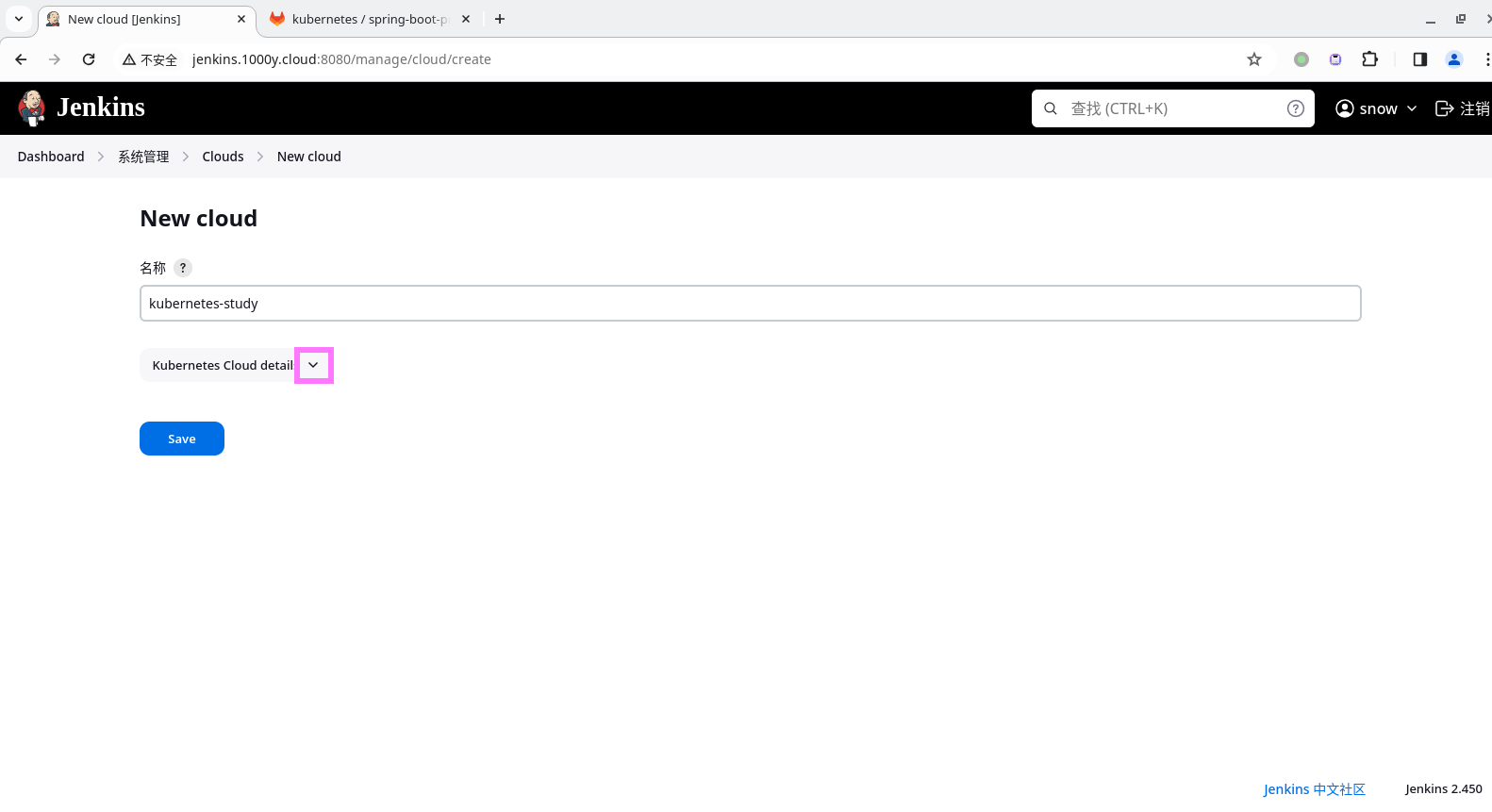

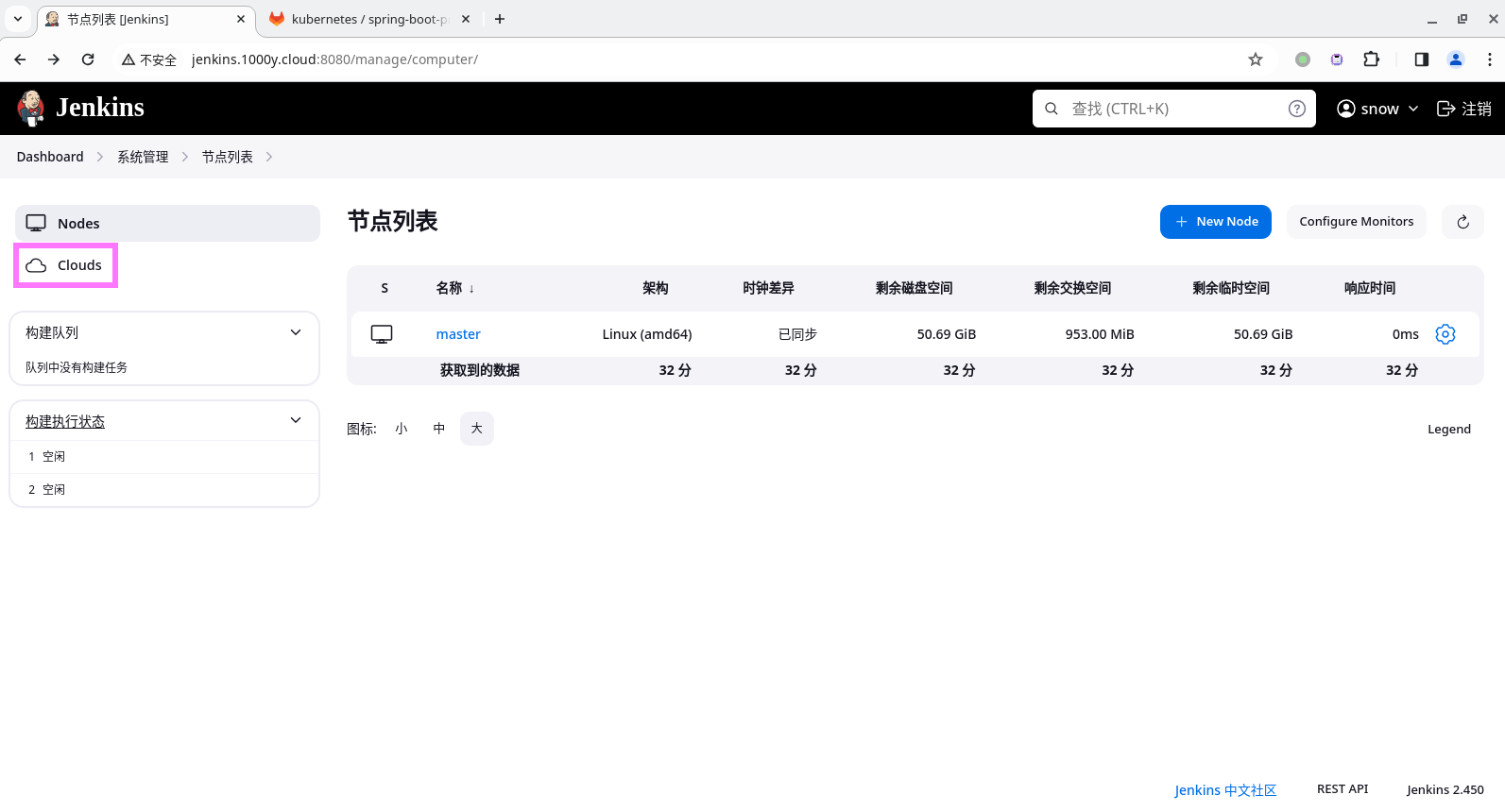

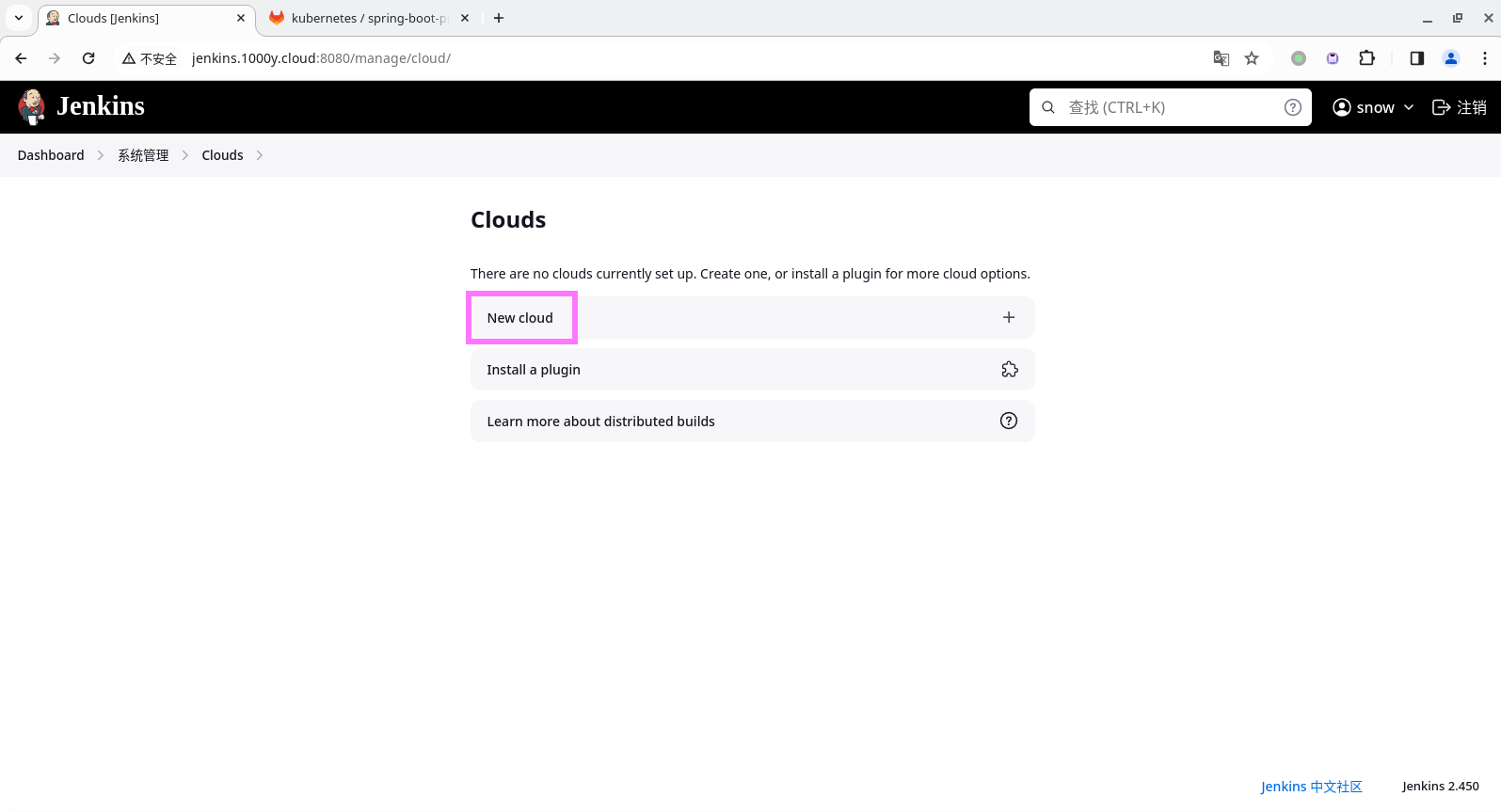

6.4 Jenkins与kubernetes集群对接

# Kubernetes 可以叫做 “kubernetes-study"

8.1 创建Jenkinsfile

1. Jenkinsfile已保存在目录中 2. 如打算手工创建，可点击代码首页的“+”号，然后点击 New file

8.2 Jenkinsfile详解

1) 详解1---顶层的 Agent，定义的是 Kubernetes 的 Pod 作为 Jenkins 的 Slave pipeline{ agent{ # 定义使用Kubernetes作为agent kubernetes { # 这里选择的云为之前在 Jenkins 上配置的名字 cloud 'kubernetes-study' slaveConnectTimeout 1200 # 将 workspace 改为 hostPath，因为该 Slave 会固定节点创建，如果有存储可用，可以改为 PVC 的模式 workspaceVolume hostPathWorkspaceVolume(hostPath: "/opt/workspace", readOnly: false) yaml ''' apiVersion: v1 kind: Pod spec: containers: # jnlp 容器，用于和 Jenkins 主节点通信，注意：这里的jnlp容器中的jdk版本需要和安装的Jenkins容器中的jdk保持版本一致 - name: jnlp image: k8srepos.1000y.cloud/k8s/inbound-agent:bookworm-jdk11 imagePullPolicy: IfNotPresent args: [\'$(JENKINS_SECRET)\', \'$(JENKINS_NAME)\'] volumeMounts: - name: "localtime" mountPath: "/etc/localtime" readOnly: false # build 容器，包含执行构建的命令，比如 Java 的需要 mvn 构建，就可以用一个 maven 的镜像 - name: build # 容器的名字，流水线的 stage 可以直接使用该名字 # 使用 Maven 镜像，包含 mvn 工具。NodeJS 可以用 node 的镜像 image: k8srepos.1000y.cloud/k8s/maven:3.5.3 imagePullPolicy: IfNotPresent tty: true command: - "cat" env: - name: "LANGUAGE" value: "en_US:en" - name: "LC_ALL" value: "en_US.UTF-8" - name: "LANG" value: "en_US.UTF-8" volumeMounts: - name: "localtime" mountPath: "/etc/localtime" readOnly: false # Pod 单独创建了一个缓存的 volume，将其挂载到了 maven 插件的缓存目录，默认是 /root/.m2 - name: "cachedir" mountPath: "/root/.m2" readOnly: false # 发版容器，因为最终是发版至 Kubernetes 上的，所以需要有一个 kubectl 命令 - name: kubectl # 镜像的版本可以替换为其它的版本，也可以不进行替换，因为只是执行 set 命令，所以版本是兼容的 image: k8srepos.1000y.cloud/k8s/citools/kubectl:self-1.17 imagePullPolicy: IfNotPresent tty: true command: - "cat" env: - name: "LANGUAGE" value: "en_US:en" - name: "LC_ALL" value: "en_US.UTF-8" - name: "LANG" value: "en_US.UTF-8" volumeMounts: - name: "localtime" mountPath: "/etc/localtime" readOnly: false # 用于生成镜像的容器，需要包含 docker 命令 - name: docker image: k8srepos.1000y.cloud/k8s/citools/docker:19.03.9-git imagePullPolicy: IfNotPresent tty: true command: - "cat" env: - name: "LANGUAGE" value: "en_US:en" - name: "LC_ALL" value: "en_US.UTF-8" - name: "LANG" value: "en_US.UTF-8" volumeMounts: - name: "localtime" mountPath: "/etc/localtime" readOnly: false # 由于容器没有启动 docker 服务，所以将宿主机的 docker 经常挂载至容器即可 - name: "dockersock" mountPath: "/var/run/docker.sock" readOnly: false restartPolicy: "Never" # 固定节点部署，也就是说这里我们一般部署，只需要一个节点去执行流水线操作，所以这里固定一个节点，在需要使用的 node 节点上添加该配置的标签 nodeSelector: build: "true" securityContext: {} volumes: - name: "dockersock" hostPath: path: "/var/run/docker.sock" - name: "localtime" hostPath: path: "/usr/share/zoneinfo/Asia/Shanghai" - name: "cachedir" hostPath: path: "/opt/m2" ''' } 2) 详解2---拉取代码的 stage，这个 stage 是一个并行的 stage，因为考虑了该流水线是手动触发还是提交代码后自动触发 stage("Pulling Code"){ parallel { stage('Pulling Code by Jenkins'){ when { expression { # 假如 env.gitlabBranch 为空，则该流水线为手动触发，那么就会执行该 stage，如果不为空则会执行同级的另外一个 stage env.gitlabBranch == null } } steps { # 这里使用的是 git 插件拉取代码，BRANCH 变量取自于前面介绍的 parameters 配置 # git@gitlab.1000y.cloud:kubernetes/spring-boot-project.git 代码地址 # credentialsId: 'gitlab-key' 之前在 Jenkins 上创建的拉取代码的 key git(changelog: true, poll: true, url: 'git@gitlab.1000y.cloud:kubernetes/spring-boot-project.git', branch: "${BRANCH}", credentialsId: 'gitlab-key') script { # 定义一些变量用于生成镜像的 Tag # 获取最近一次提交的 Commit ID COMMIT_ID = sh(returnStdout: true, script: "git log -n 1 --pretty=format:'%h'").trim() # 赋值给 TAG 变量，后面的 docker build 可以取到该 TAG 的值 TAG = BUILD_TAG + '-' + COMMIT_ID println "Current branch is ${BRANCH}, Commit ID is ${COMMIT_ID}, Image TAG is ${TAG}" } } } stage('Pulling Code by trigger'){ when { expression { # 如果 env.gitlabBranch 不为空，说明该流水线是通过 webhook 触发，则此时执行该 stage，上述的 stage 不再执行。此时 BRANCH 变量为空 env.gitlabBranch != null } } steps { # 以下配置和上述一致，只是此时 branch: env.gitlabBranch 取的值为 env.gitlabBranch git(changelog: true, poll: true, url: 'git@gitlab:kubernetes/spring-boot-project.git', branch: env.gitlabBranch, credentialsId: 'gitlab-key') script { COMMIT_ID = sh(returnStdout: true, script: "git log -n 1 --pretty=format:'%h'").trim() TAG = BUILD_TAG + '-' + COMMIT_ID println "Current branch is ${env.gitlabBranch}, Commit ID is ${COMMIT_ID}, Image TAG is ${TAG}" } } } } } 3) 详解3---生成对应的的镜像，此时可以使用 Pod 模板的 docker 容器 stage("Docker build for creating image"){ # 首先取出 HARBOR 的账号密码（也就是之前在Jenkins上配置的认证信息） environment { HARBOR_USER = credentials('HARBOR_ACCOUNT') } steps { # 指定使用 docker 容器 container(name: "docker"){ sh """ echo "===================开始构建Docker镜像及推送===================" echo ${HARBOR_USER_USR} ${HARBOR_USER_PSW} ${TAG} # 执行build命令，Dockerfile会在后面创建，也是放在代码仓库，和 Jenkinsfile 同级 docker build -t ${HARBOR_ADDRESS}/${REGISTRY_DIR}/${IMAGE_NAME}:${TAG} . # 登陆 Harbor，HARBOR_USER_USR和HARBOR_USER_PSW由上面的environment生成 docker login -u ${HARBOR_USER_USR} -p ${HARBOR_USER_PSW} ${HARBOR_ADDRESS} # 将镜像推送至镜像仓库 docker push ${HARBOR_ADDRESS}/${REGISTRY_DIR}/${IMAGE_NAME}:${TAG} """ } } } 4) 详解4---将该镜像发版至 Kubernetes 集群中，此时使用的是包含 kubectl 命令的容器 stage("Deploying to k8s"){ # 获取连接 Kubernetes 集群的证书（也就是之前在jenkins上配置的认证信息） environment { MY_KUBECONFIG = credentials('k8s-kubeconfig') } steps { # 指定使用 kubectl 容器 container(name: "kubectl"){ sh """ echo "===================开始更新Deployment资源镜像===================" # 直接通过 set 命令更改 Deployment 的镜像即可 /usr/local/bin/kubectl --kubeconfig ${MY_KUBECONFIG} set image deploy -l app=${IMAGE_NAME} ${IMAGE_NAME}=${HARBOR_ADDRESS}/${REGISTRY_DIR}/${IMAGE_NAME}:${TAG} -n ${NAMESPACE} """ } } } } 5) 详解5---Jenkinsfile 中最后的环境变量和 parameters 的配置 # 定义一些全局的环境变量 environment { COMMIT_ID = "" HARBOR_ADDRESS = "k8srepos.1000y.cloud" # Harbor地址 REGISTRY_DIR = "k8s" # Harbor的项目目录 IMAGE_NAME = "spring-boot-project" # 镜像的名称 NAMESPACE = "kubernetes" # 该应用部署在 Kubernetes 集群中的哪个命名空间 TAG = "" # 镜像的Tag，在此使用 BUILD_TAG + COMMIT_ID 组成 } parameters { # 类似于 choice、input 类型的参数，这里使用 GitParameter 插件 # 该字段会在 Jenkins 页面生成一个选择分支的选项 gitParameter(branch: '', branchFilter: 'origin/(.*)', defaultValue: '', description: 'Branch for build and deploy', name: 'BRANCH', quickFilterEnabled: false, selectedValue: 'NONE', sortMode: 'NONE', tagFilter: '*', type: 'PT_BRANCH') }

8.3 定义Dockerfile

1) 创建Dockerfile 1. Dockerfile已保存在目录中 2. 如打算手工创建，可点击代码首页的“+”号，然后点击 New file 2) Dockerfile说明 # 基础镜像可以按需修改，可以更改为公司自有镜像 FROM k8srepos.1000y.cloud/k8s/jre:8u211-data # jar 包名称改成实际的名称，本示例为 spring-cloud-eureka-0.0.1-SNAPSHOT.jar COPY target/spring-cloud-eureka-0.0.1-SNAPSHOT.jar ./ # 启动 Jar 包 CMD java -jar spring-cloud-eureka-0.0.1-SNAPSHOT.jar

8.4 定义Kuberntes资源

1) 撰写资源清单 [root@srv1 ~]# mkdir cicd-test [root@srv1 ~]# vim cicd-test/test-cicd.yaml --- apiVersion: v1 kind: Service metadata: labels: app: spring-boot-project name: spring-boot-project namespace: kubernetes # 和流水线中定义的变量（NAMESPACE）保持一致 spec: ports: - name: web port: 8761 # 端口按照实际情况进行修改 protocol: TCP targetPort: 8761 # 端口按照实际情况进行修改 selector: app: spring-boot-project sessionAffinity: None type: NodePort # 这里根据实际情况进行修改，这里测试所以用的 NodePort 类型 --- apiVersion: networking.k8s.io/v1 kind: Ingress metadata: name: spring-boot-project namespace: kubernetes # 和流水线中定义的变量（NAMESPACE）保持一致 spec: rules: - host: srv1.1000y.cloud http: paths: - backend: service: name: spring-boot-project port: number: 8761 path: / pathType: ImplementationSpecific --- apiVersion: apps/v1 kind: Deployment metadata: labels: app: spring-boot-project # Deployment 标签，和流水线的 set -l 保持一致，用于更新镜像版本 name: spring-boot-project # Deployment 名称 namespace: kubernetes # 和流水线中定义的变量（NAMESPACE）保持一致 spec: replicas: 1 selector: matchLabels: app: spring-boot-project # 匹配 Pod 的标签 strategy: rollingUpdate: maxSurge: 1 maxUnavailable: 0 type: RollingUpdate template: metadata: labels: app: spring-boot-project # Pod 的标签，需要和上面 selector 保持一致 spec: containers: - name: spring-boot-project # 容器的名称，需要和流水线 set 命令的容器名称一致 image: k8srepos.1000y.cloud/k8s/demoapp:v1.4 # 此处使用的 demoapp 作为原始的镜像，通过 Jenkins 构建并发版后，变成 Java 应用镜像 imagePullPolicy: IfNotPresent env: - name: TZ value: Asia/Shanghai - name: LANG value: C.UTF-8 ports: - containerPort: 8761 # 容器端口号，根据实际 java 应用进行修改 name: web protocol: TCP lifecycle: {} livenessProbe: failureThreshold: 2 initialDelaySeconds: 30 periodSeconds: 10 successThreshold: 1 tcpSocket: port: 8761 # 端口号和健康检查按照实际情况进行修改 timeoutSeconds: 2 readinessProbe: failureThreshold: 2 initialDelaySeconds: 30 periodSeconds: 10 successThreshold: 1 tcpSocket: port: 8761 # 端口号和健康检查按照实际情况进行修改 timeoutSeconds: 2 resources: # 资源请求按照实际情况修改 limits: cpu: 994m memory: 1170Mi requests: cpu: 10m memory: 55Mi dnsPolicy: ClusterFirst imagePullSecrets: - name: harborkey # Harbor 仓库密钥，需要和上述创建的 Secret 一致 restartPolicy: Always securityContext: {} serviceAccountName: default 2) 创建kubernetes相关资源 [root@srv1 ~]# kubectl create namespace kubernetes namespace/kubernetes created [root@srv1 ~]# kubectl create secret docker-registry harborkey --docker-server=k8srepos.1000y.cloud --docker-username=admin --docker-password=123456 --docker-email=snow@1000y.cloud -n kubernetes secret/harborkey created [root@srv1 ~]# kubectl apply -f cicd-test/test-cicd.yaml service/spring-boot-project created ingress.networking.k8s.io/spring-boot-project created deployment.apps/spring-boot-project created 3) 确认kuberntes资源生成 # READY状态0/1是正常 [root@srv1 ~]# kubectl get pod -n kubernetes NAME READY STATUS RESTARTS AGE spring-boot-project-7d4f5d769-4pnrw 0/1 Running 0 26s

8.5 实现CI/CD

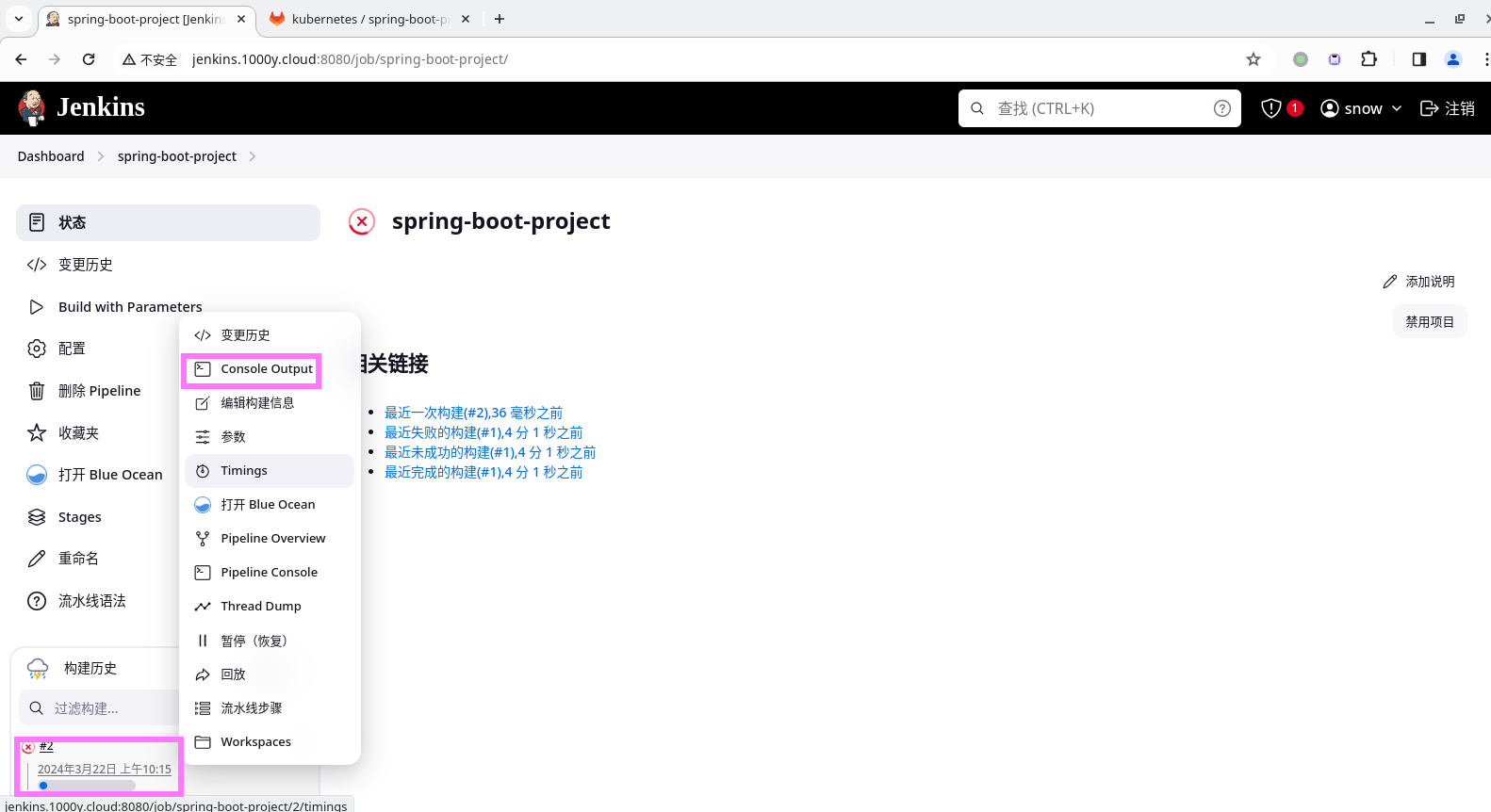

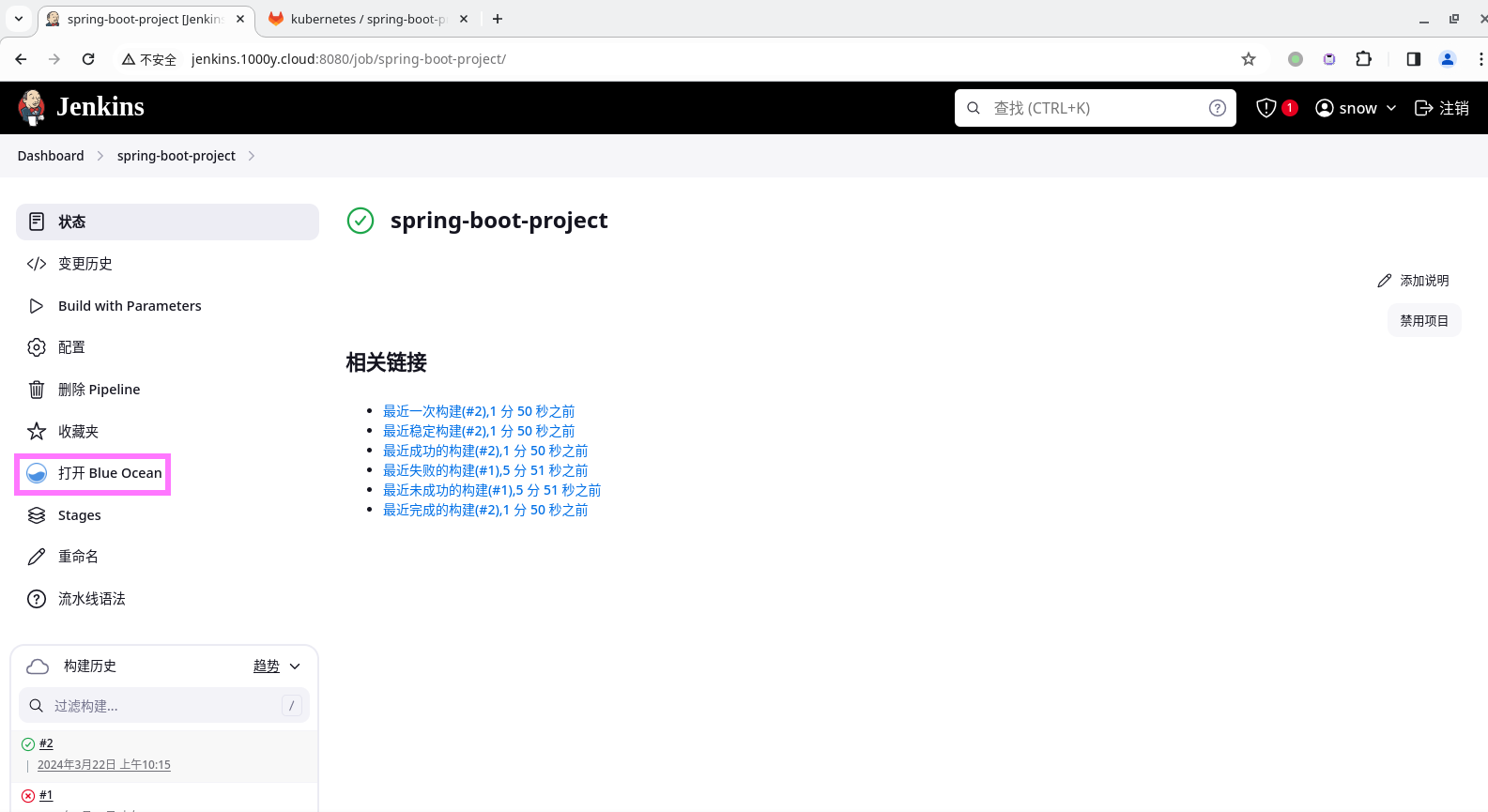

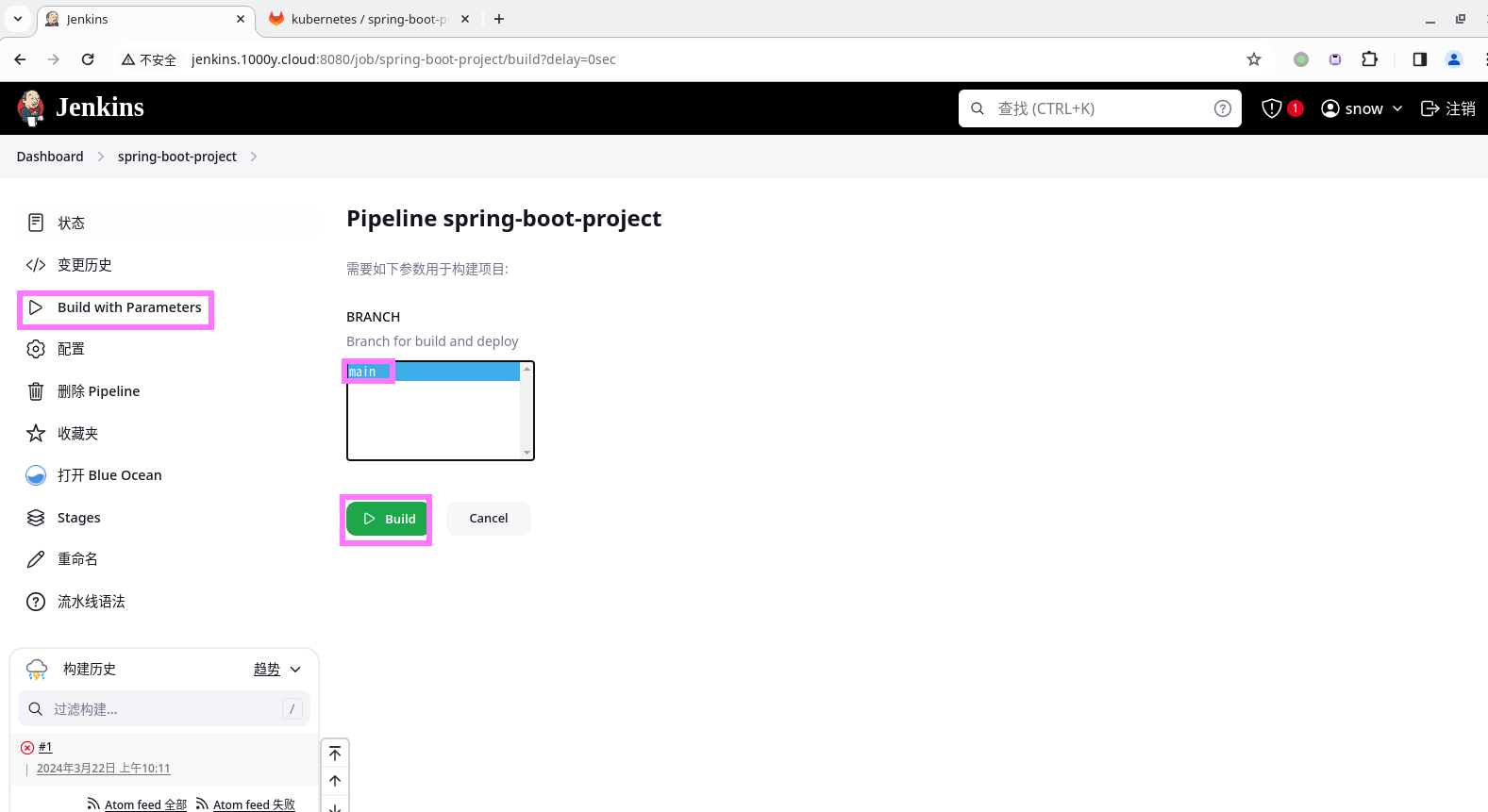

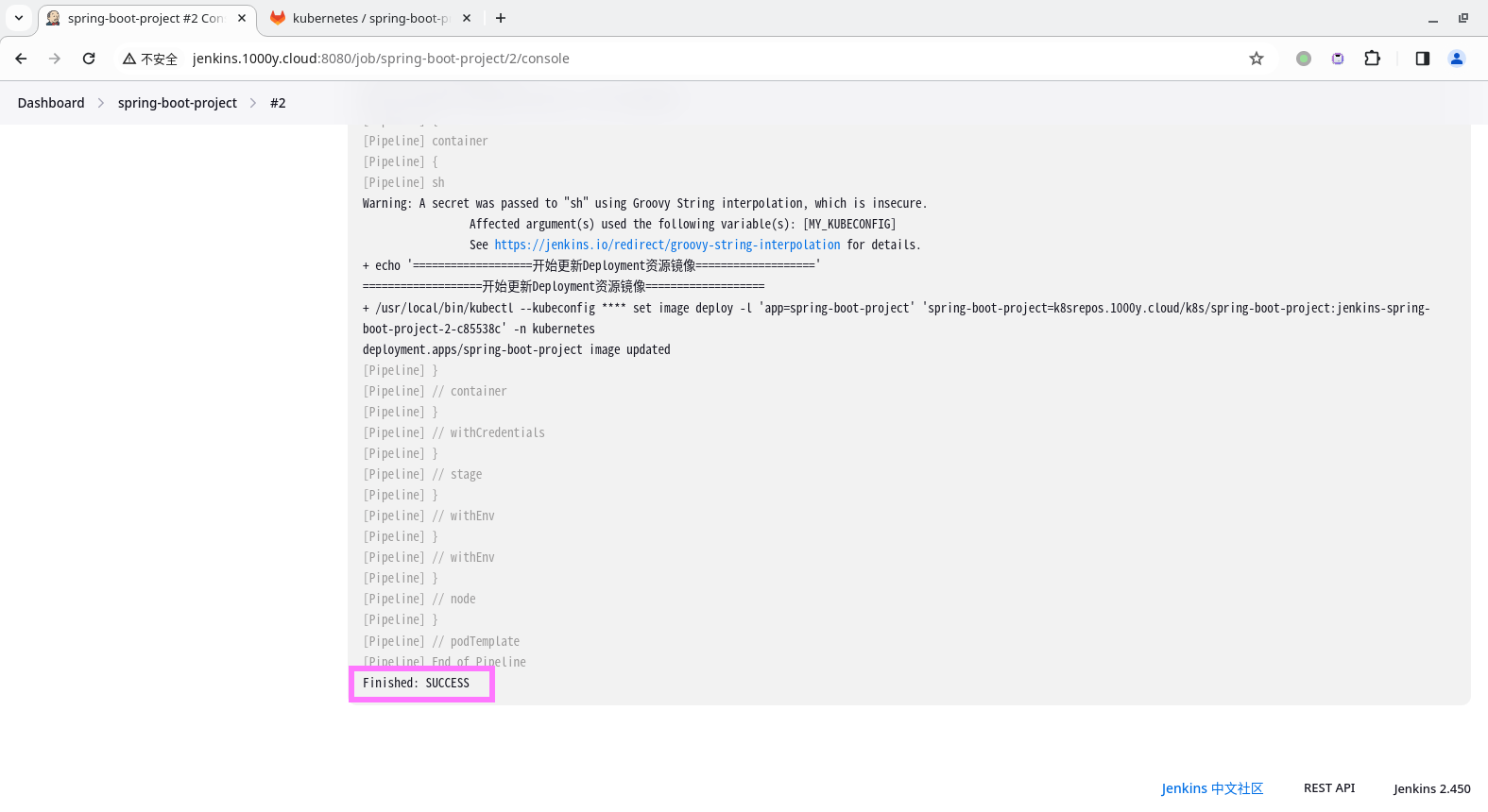

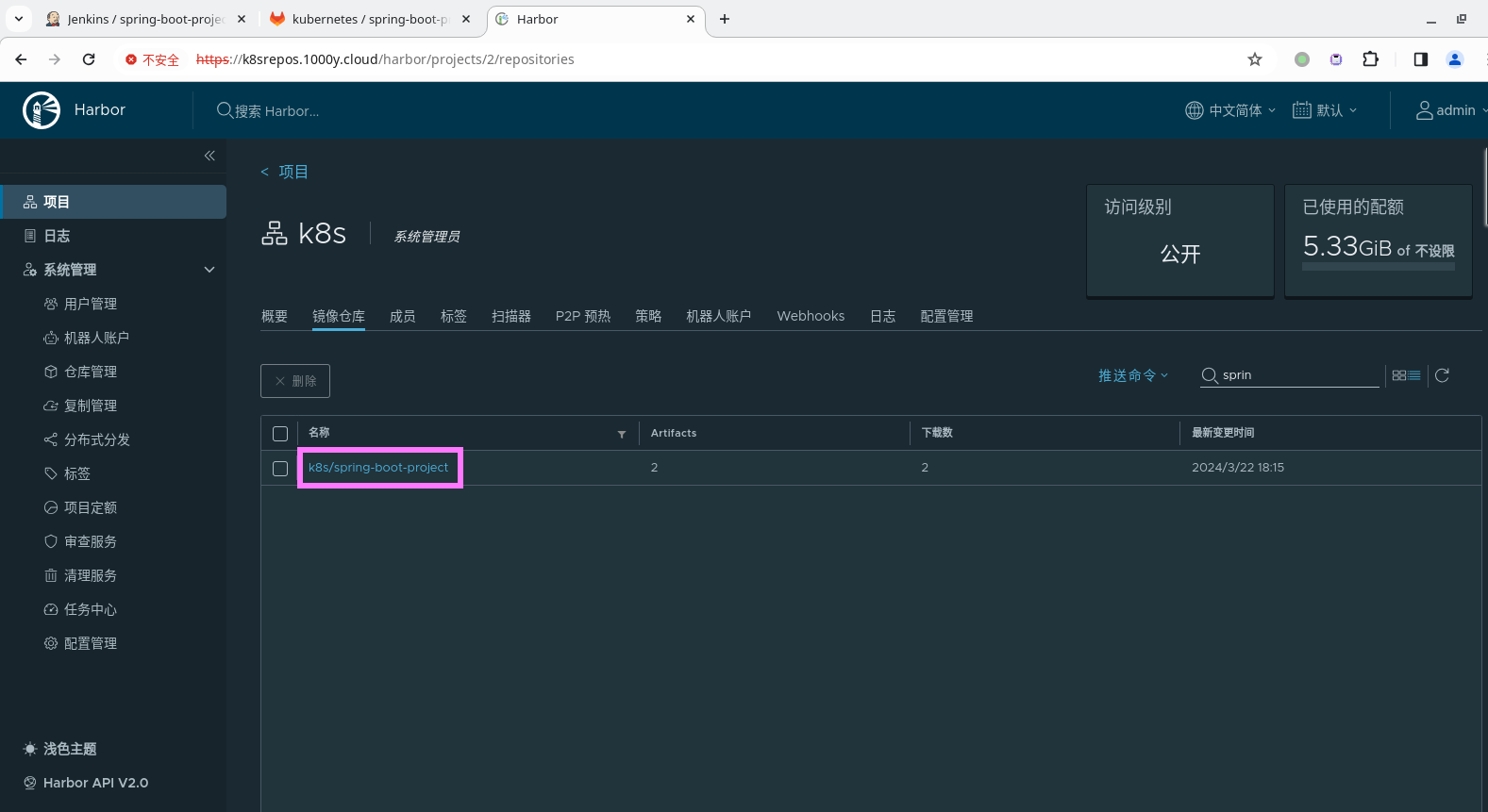

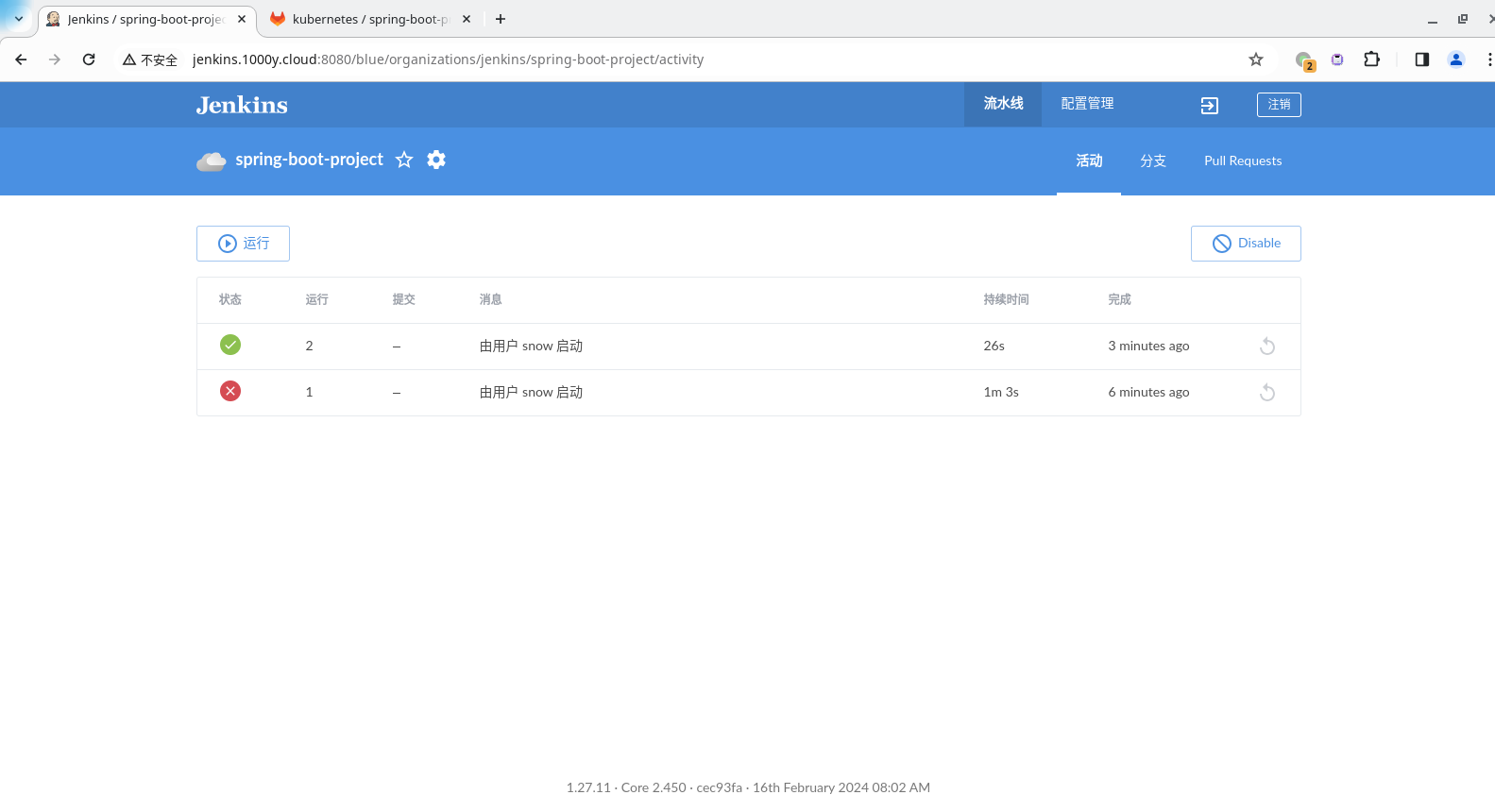

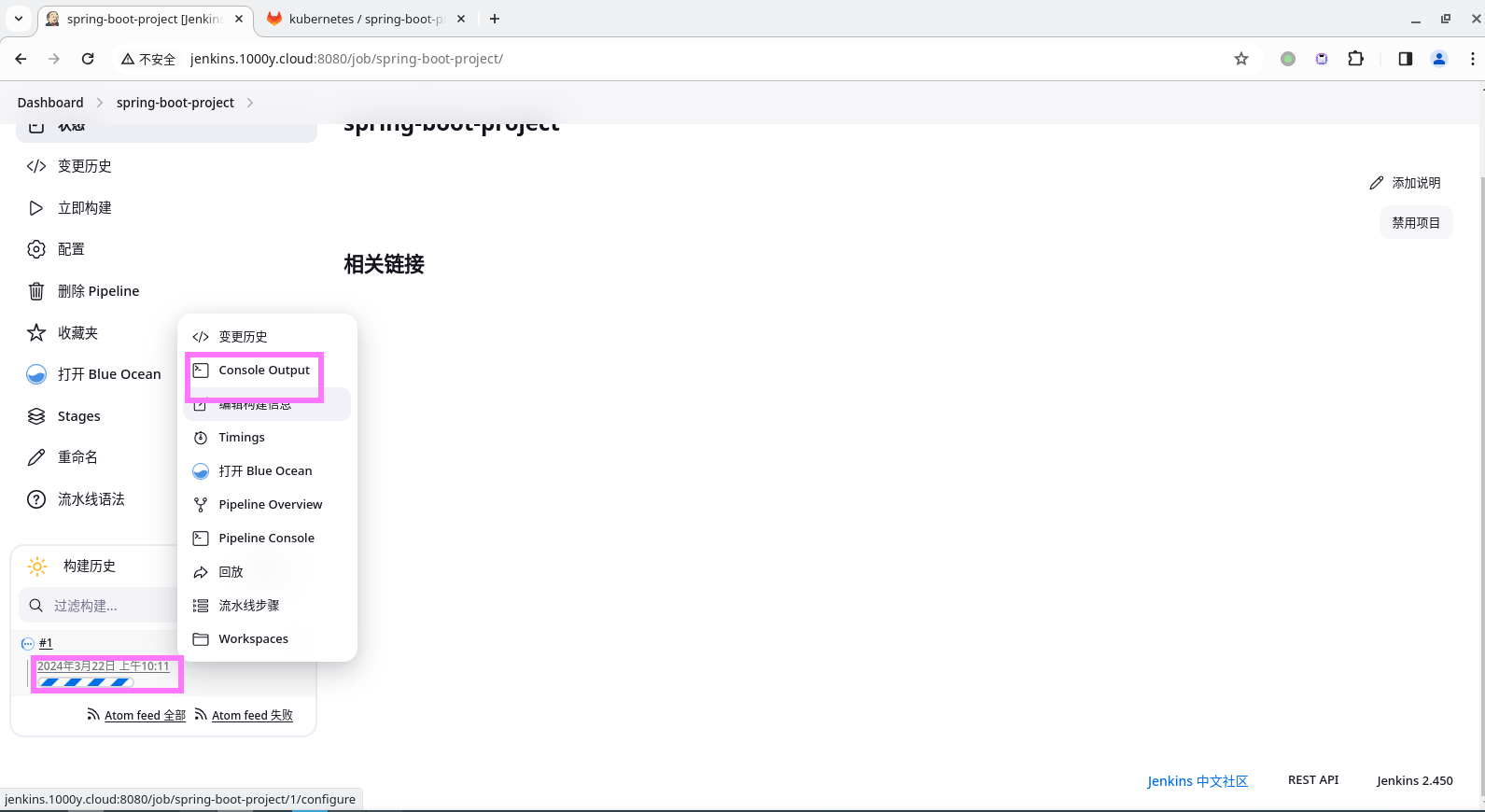

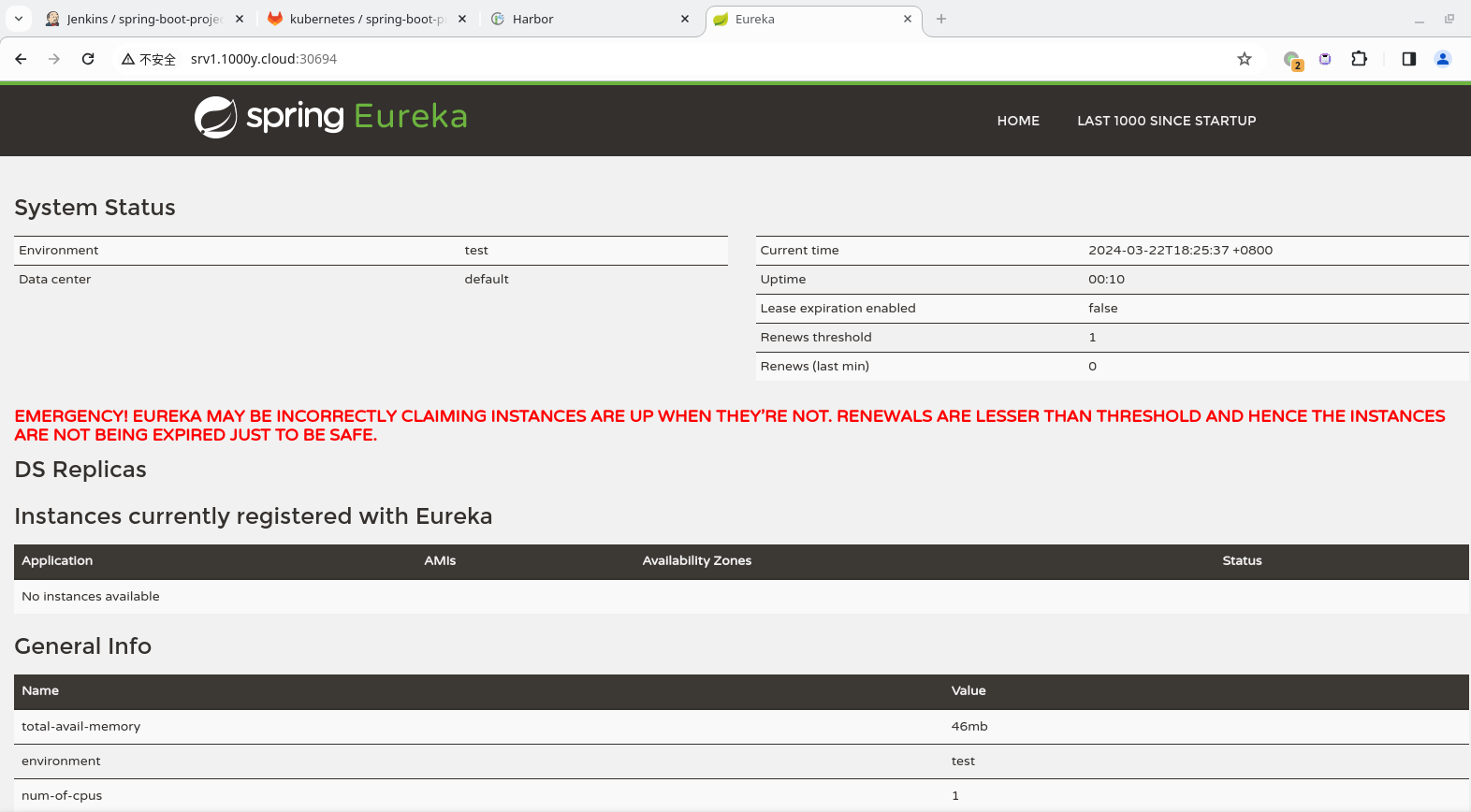

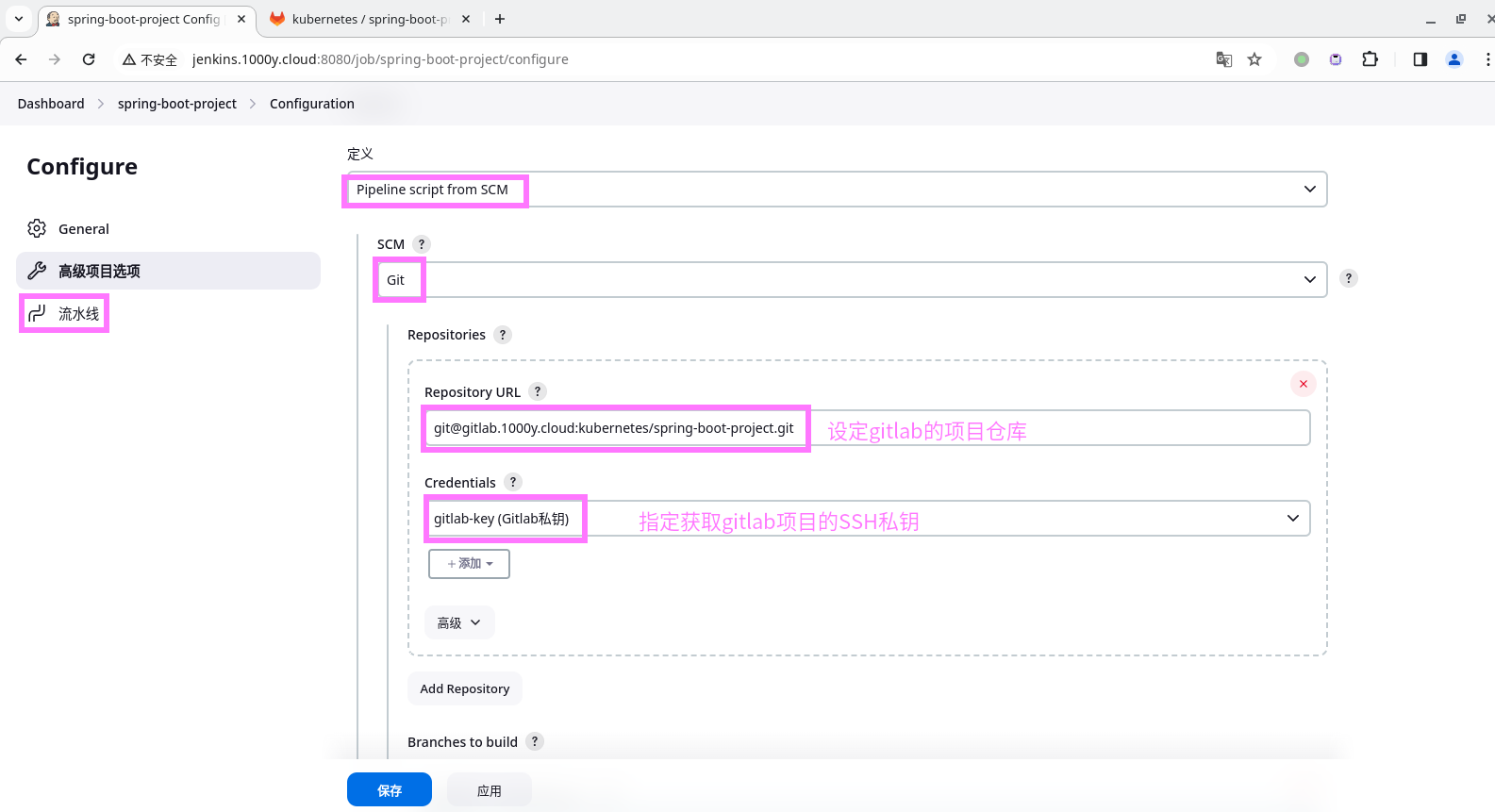

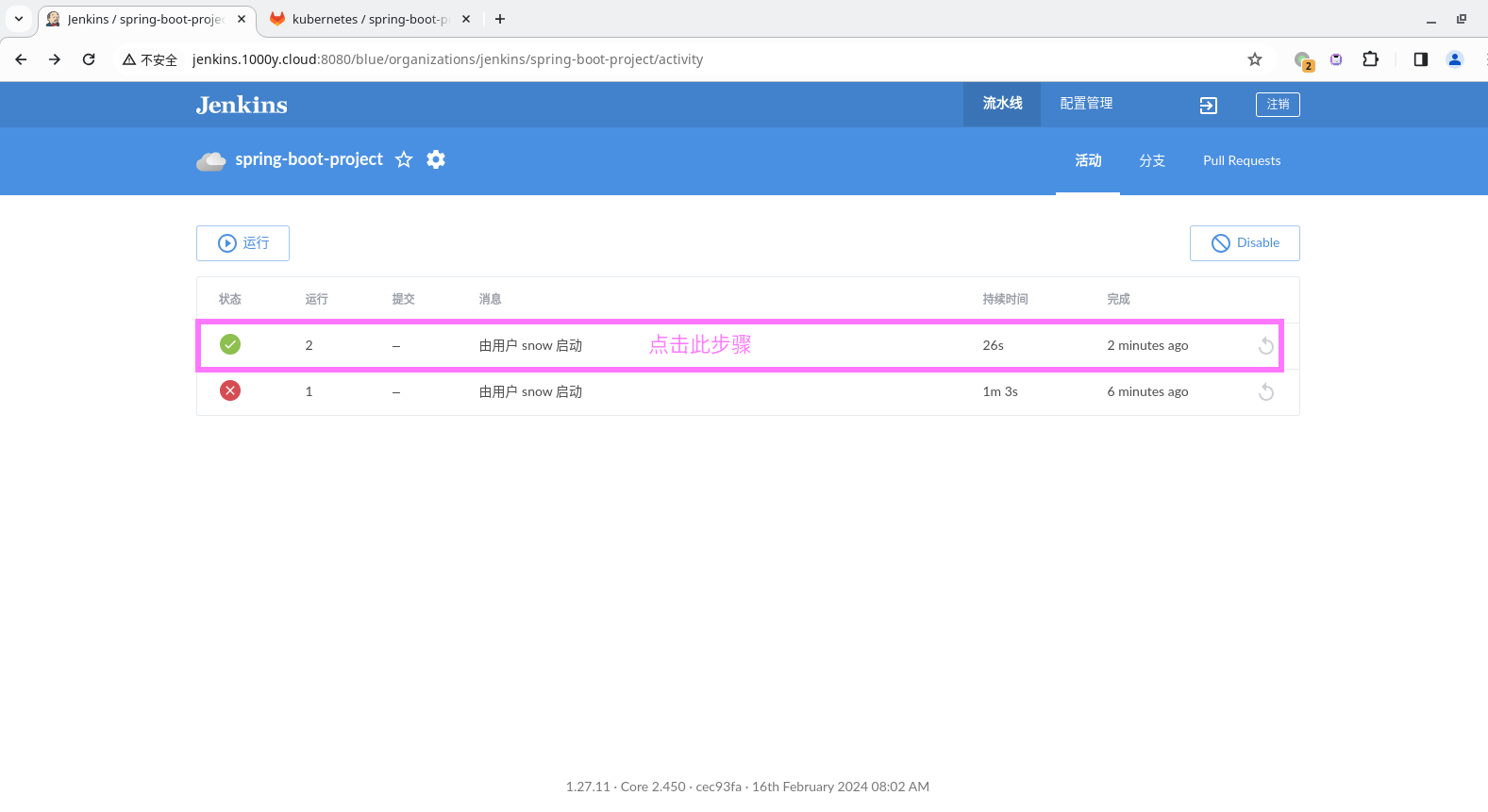

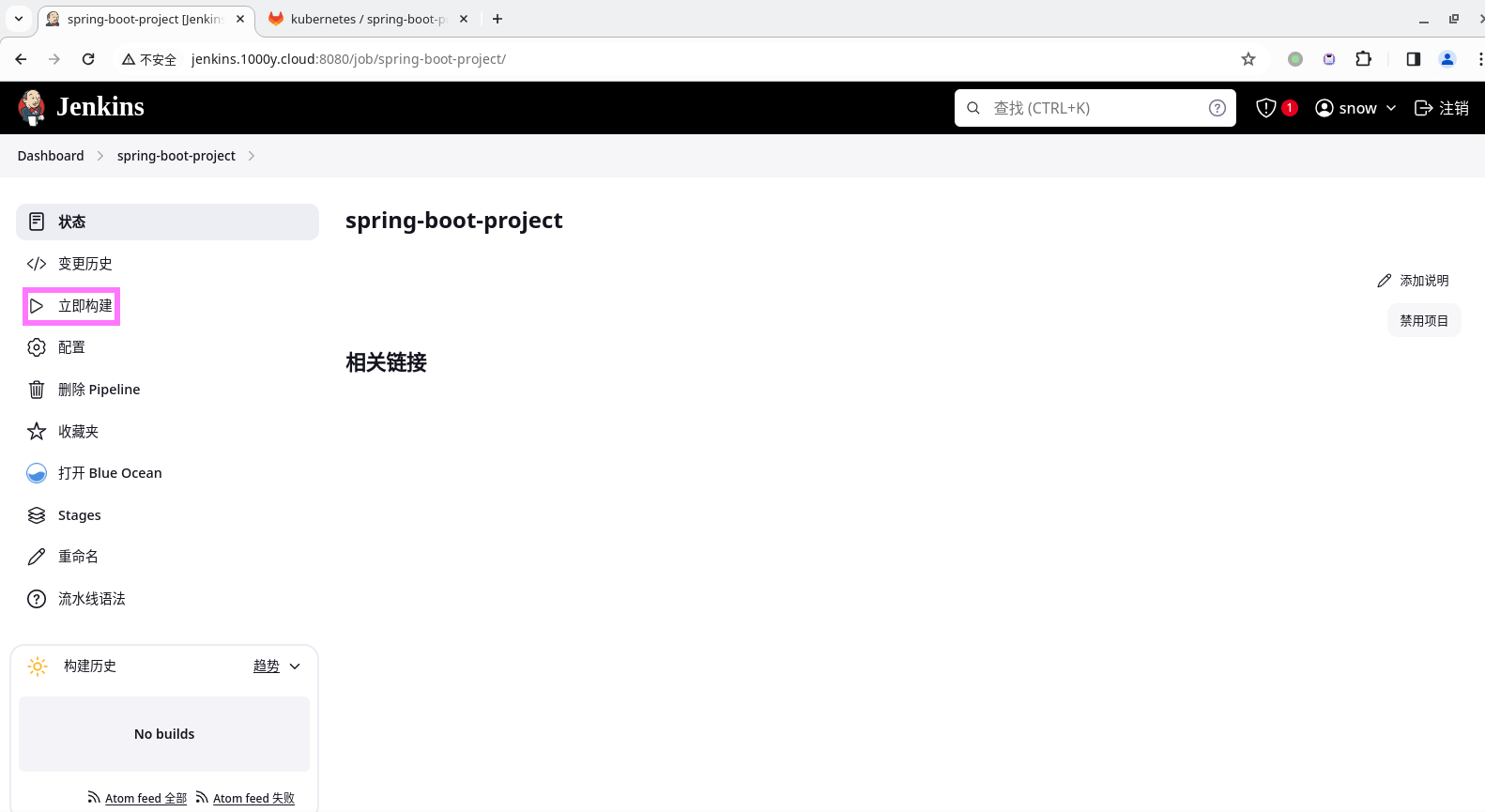

1) 创建Jenkins Job 2) 构建项目---1 # 第一次构建会出现失败，可直接忽略 3) 构建项目---2 # 第一次构建结束后，可以看到 Build Now 变成了 Build with Parameters。点击 Build with Parameters 后，可以读取到 Git 仓库的分支，之后可以选择分支进行手动构建 4) Blue Ocean 查看直观构建流程 5) 确认Harbor仓库已经存在项目所需的镜像 6) 确认kubernetes资源信息 [root@srv1 ~]# kubectl get pod -n kubernetes NAME READY STATUS RESTARTS AGE spring-boot-project-6db89f4c5b-ftqzm 1/1 Running 0 8m13s [root@srv1 ~]# kubectl get deploy spring-boot-project -n kubernetes -o jsonpath='{.spec.template.spec.containers[0].image}' k8srepos.1000y.cloud/k8s/spring-boot-project:jenkins-spring-boot-project-2-c85538c [root@srv1 ~]# kubectl get svc -n kubernetes NAME TYPE CLUSTER-IP EXTERNAL-IP PORT(S) AGE spring-boot-project NodePort 10.107.221.159 <none> 8761:30694/TCP 23m 7) 结果确认 [浏览器]===>srv1.1000y.cloud:30694

8.5 自动触发构建与实现

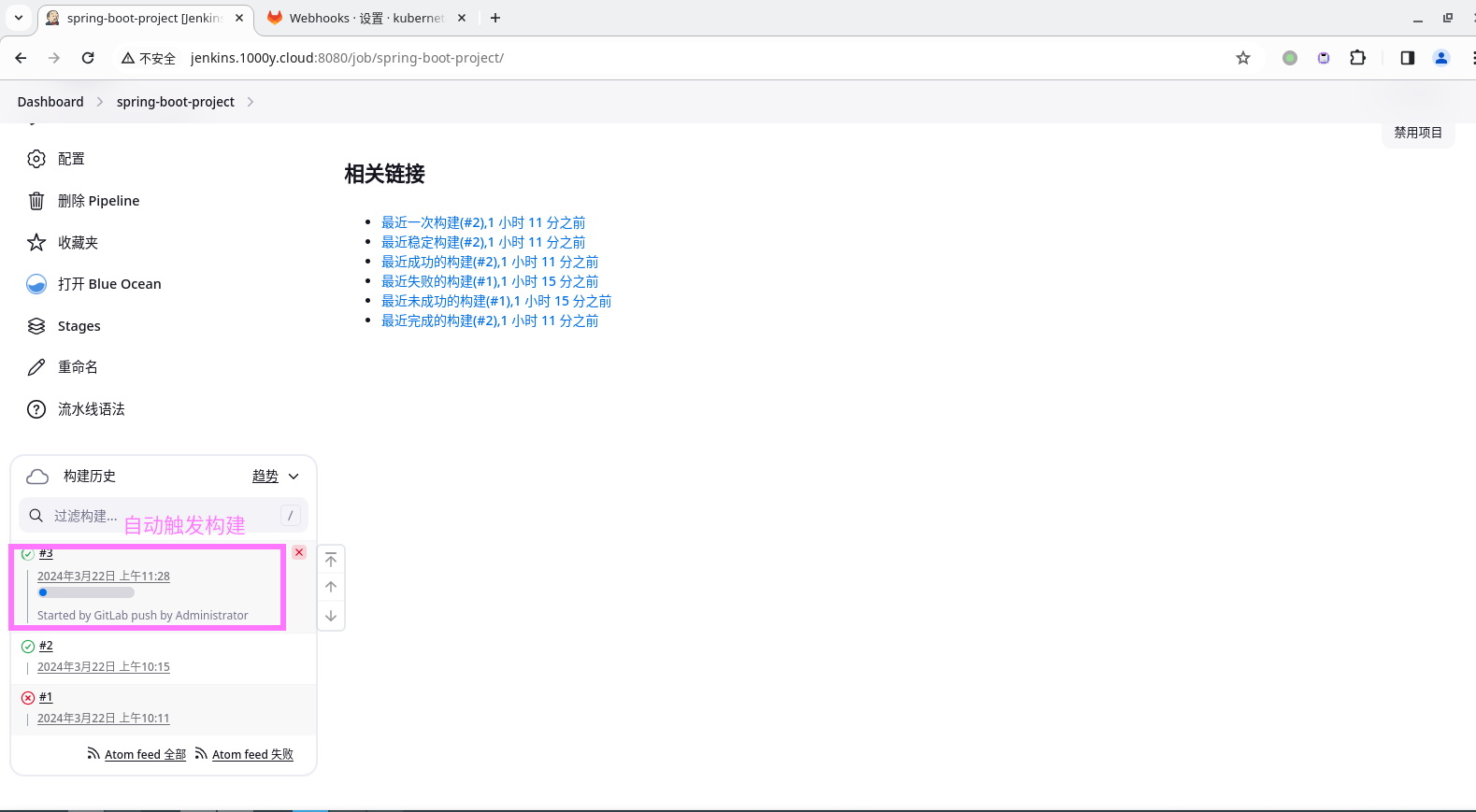

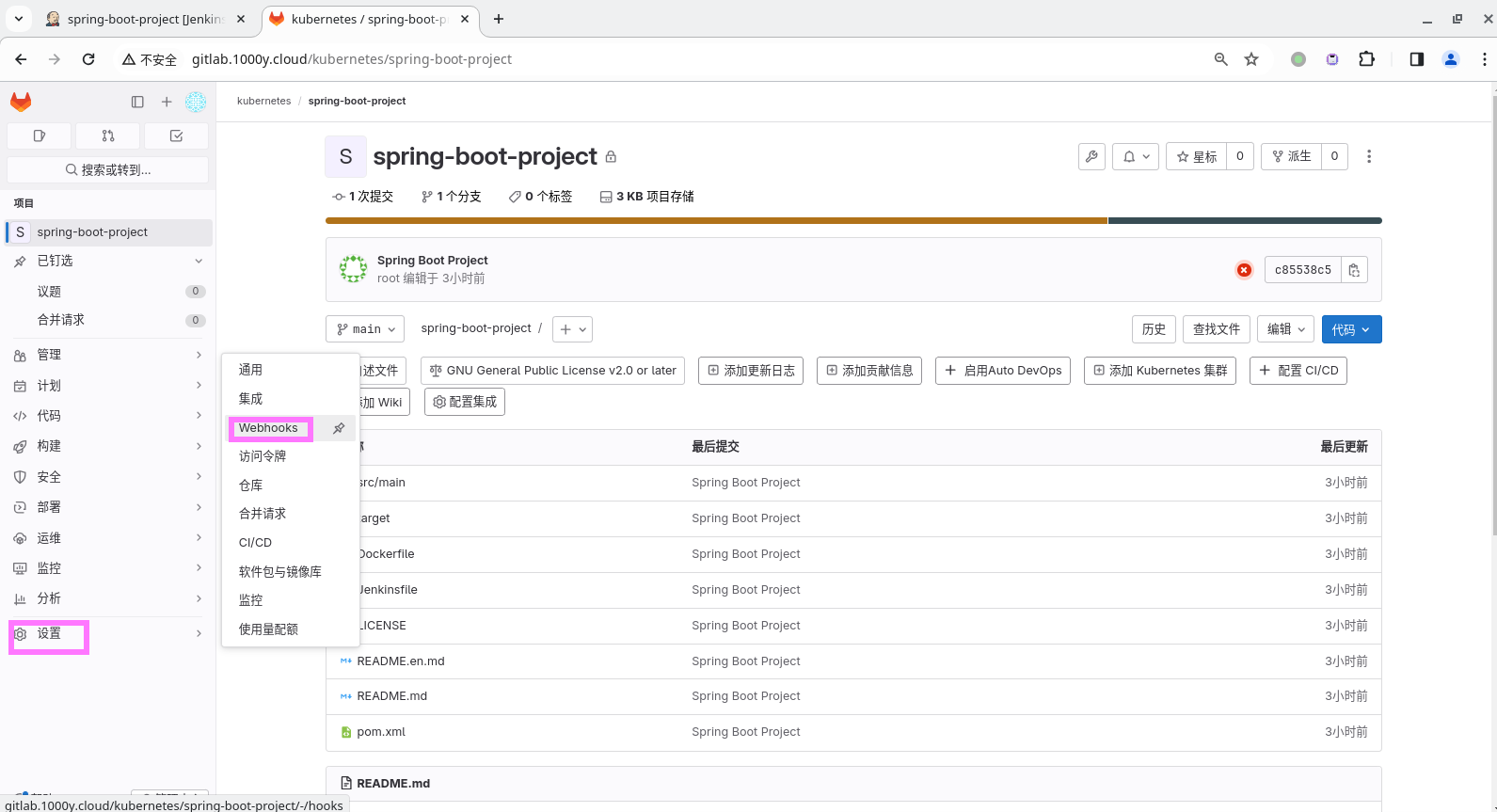

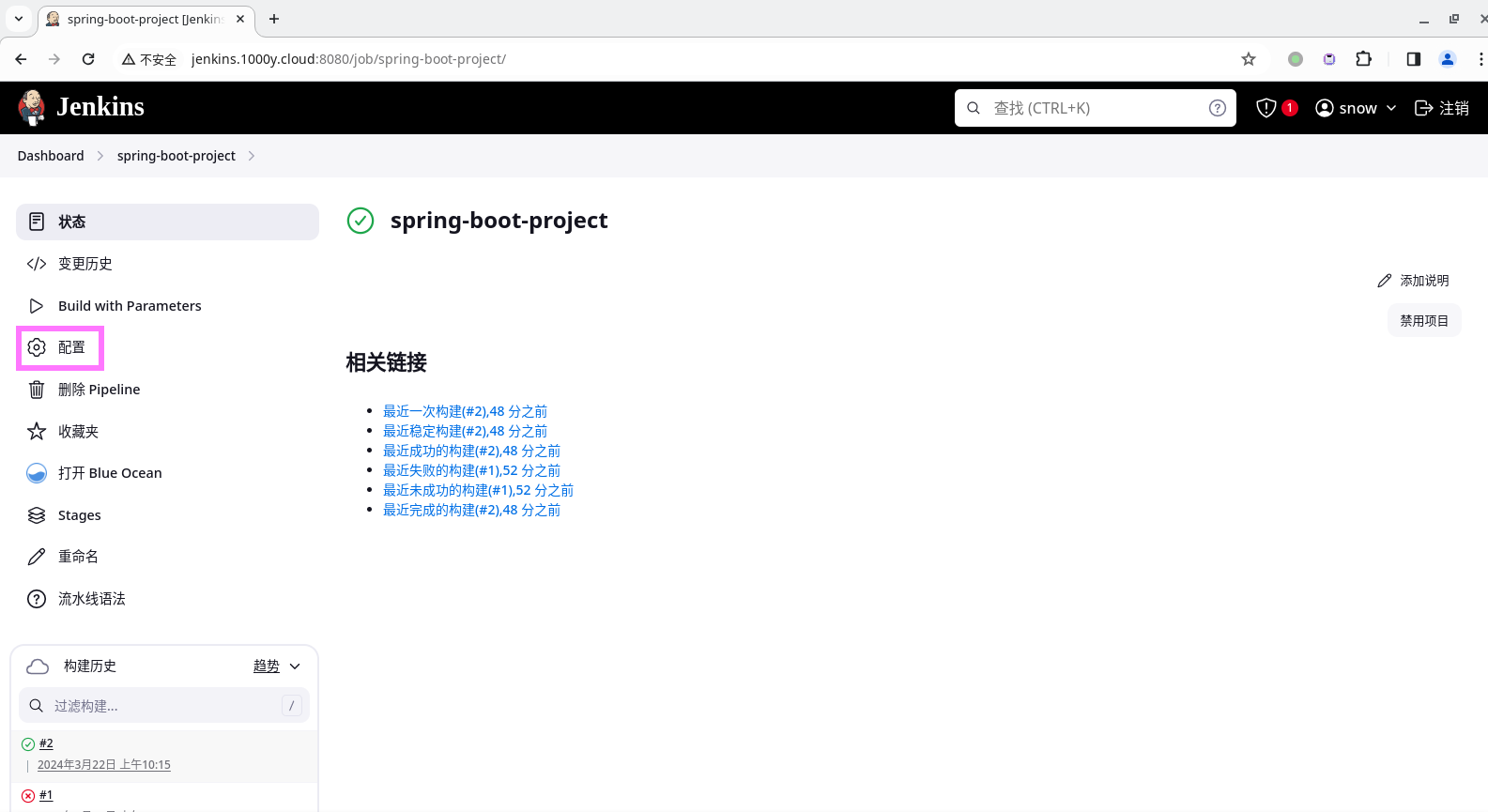

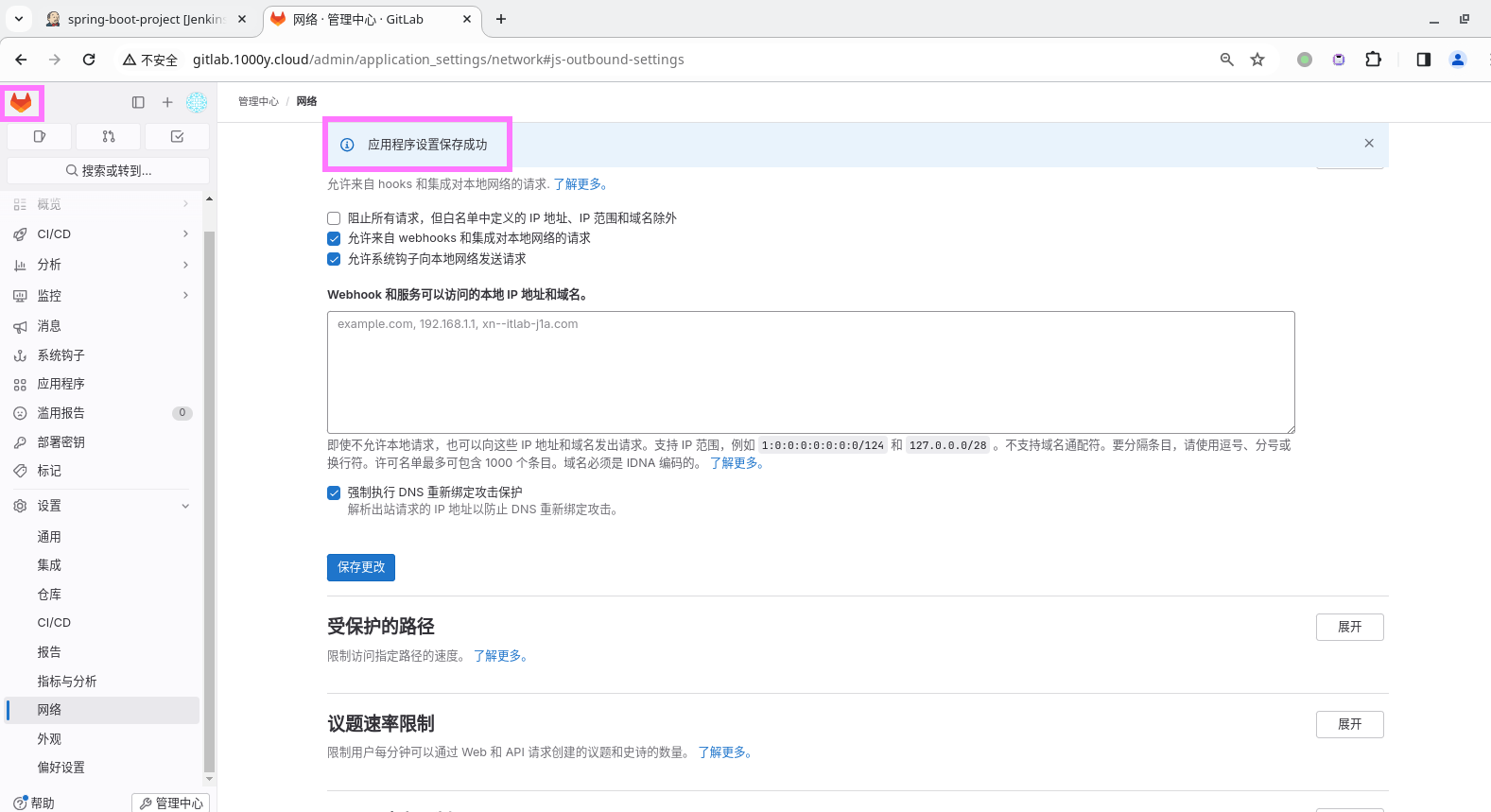

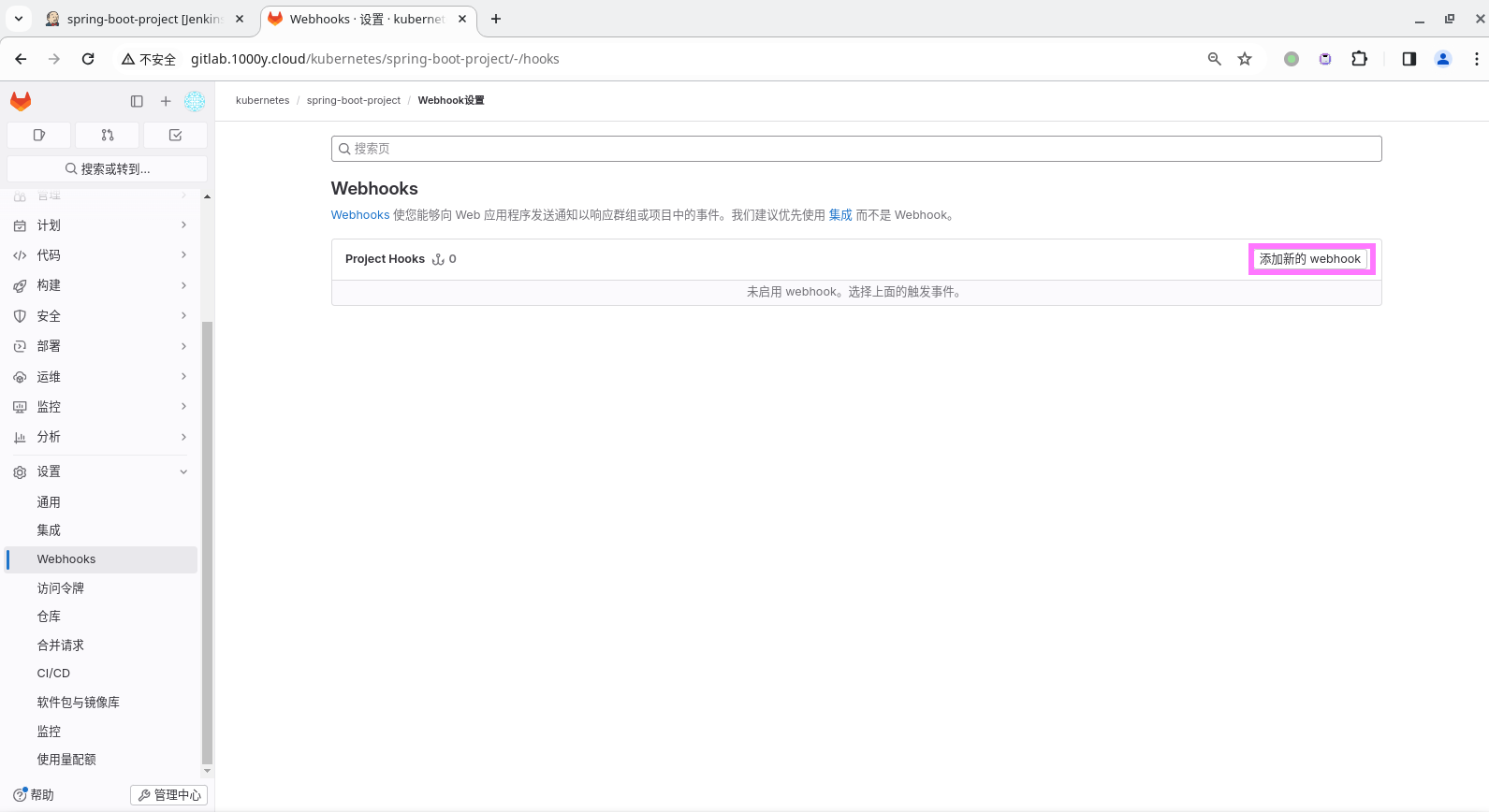

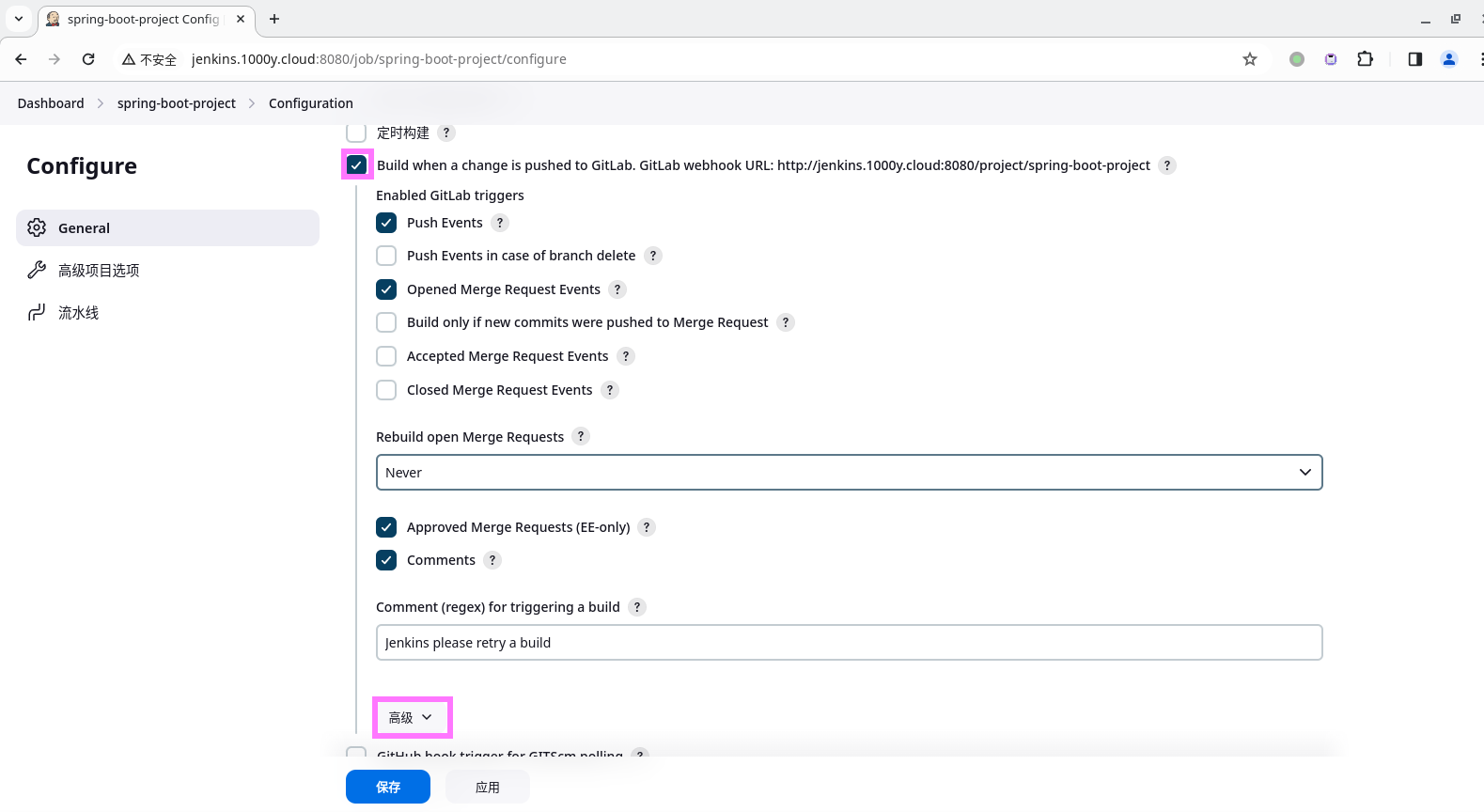

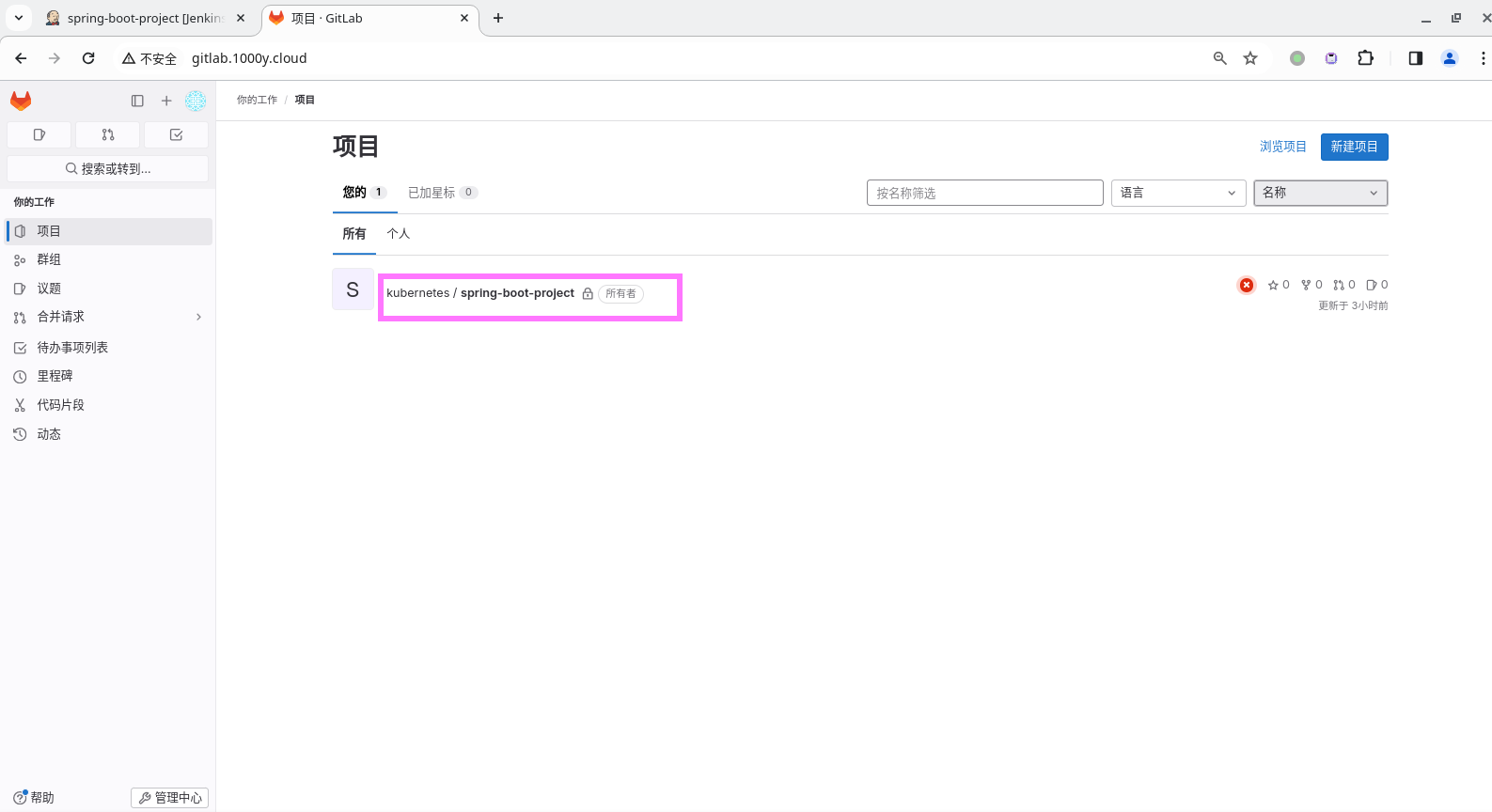

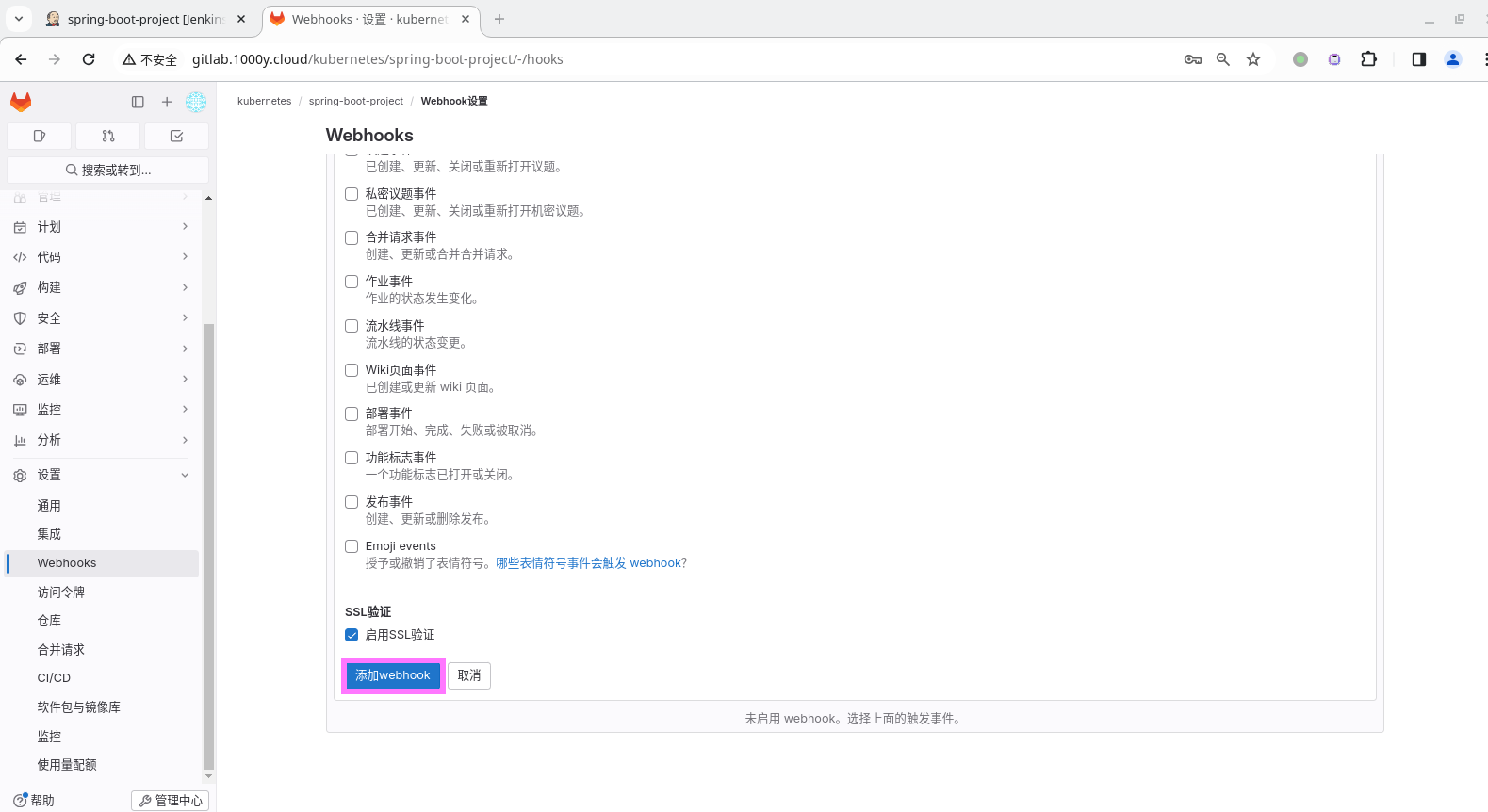

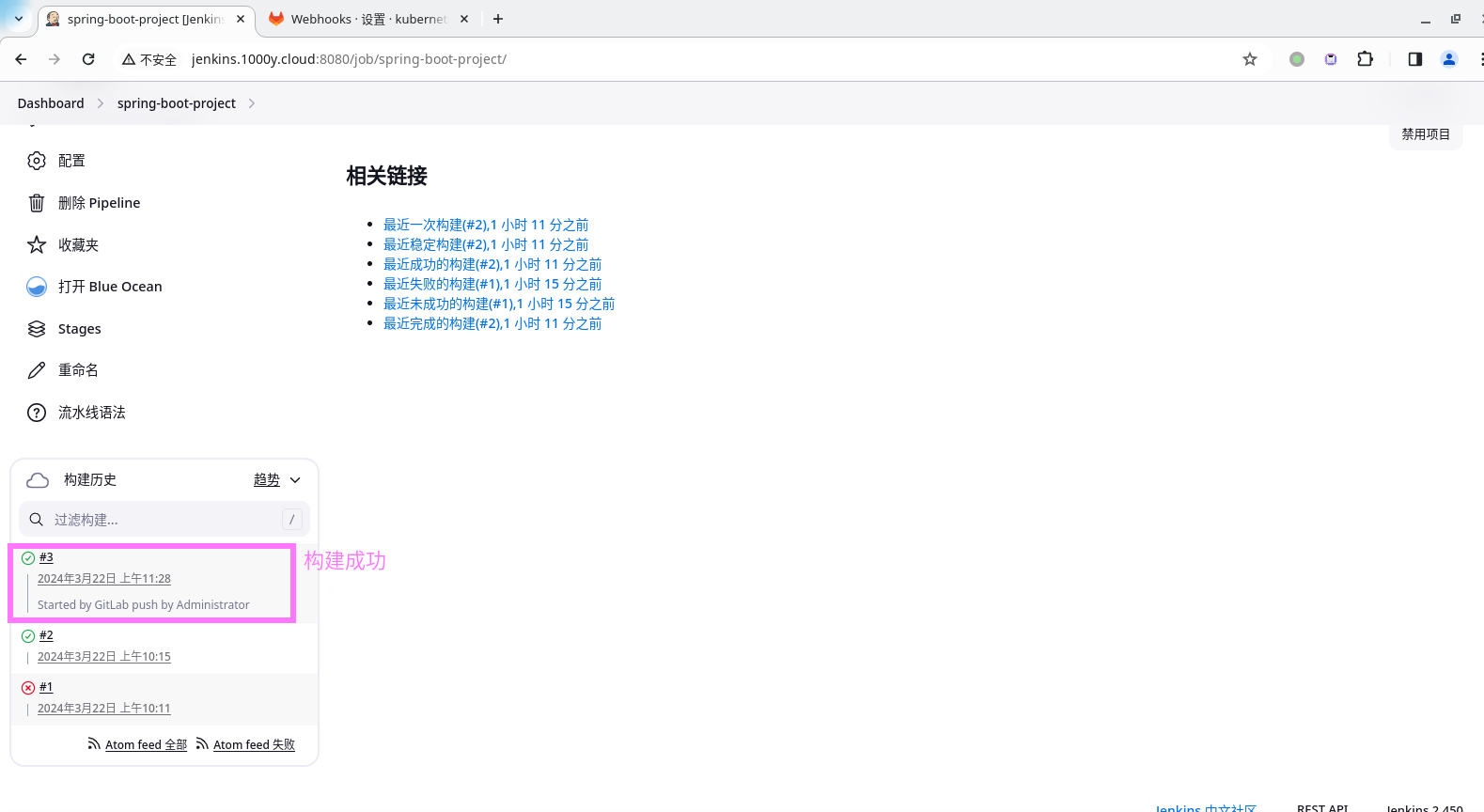

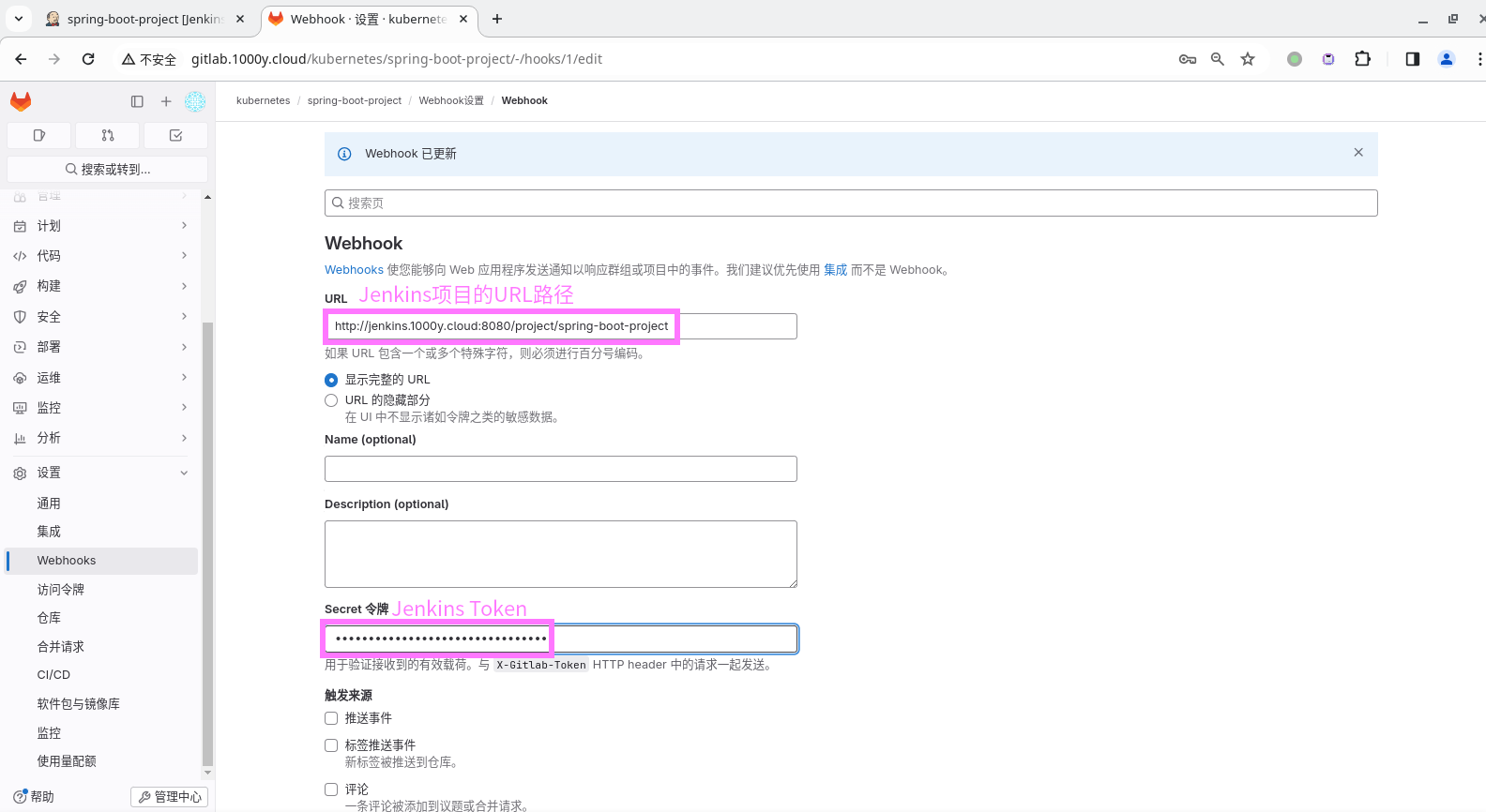

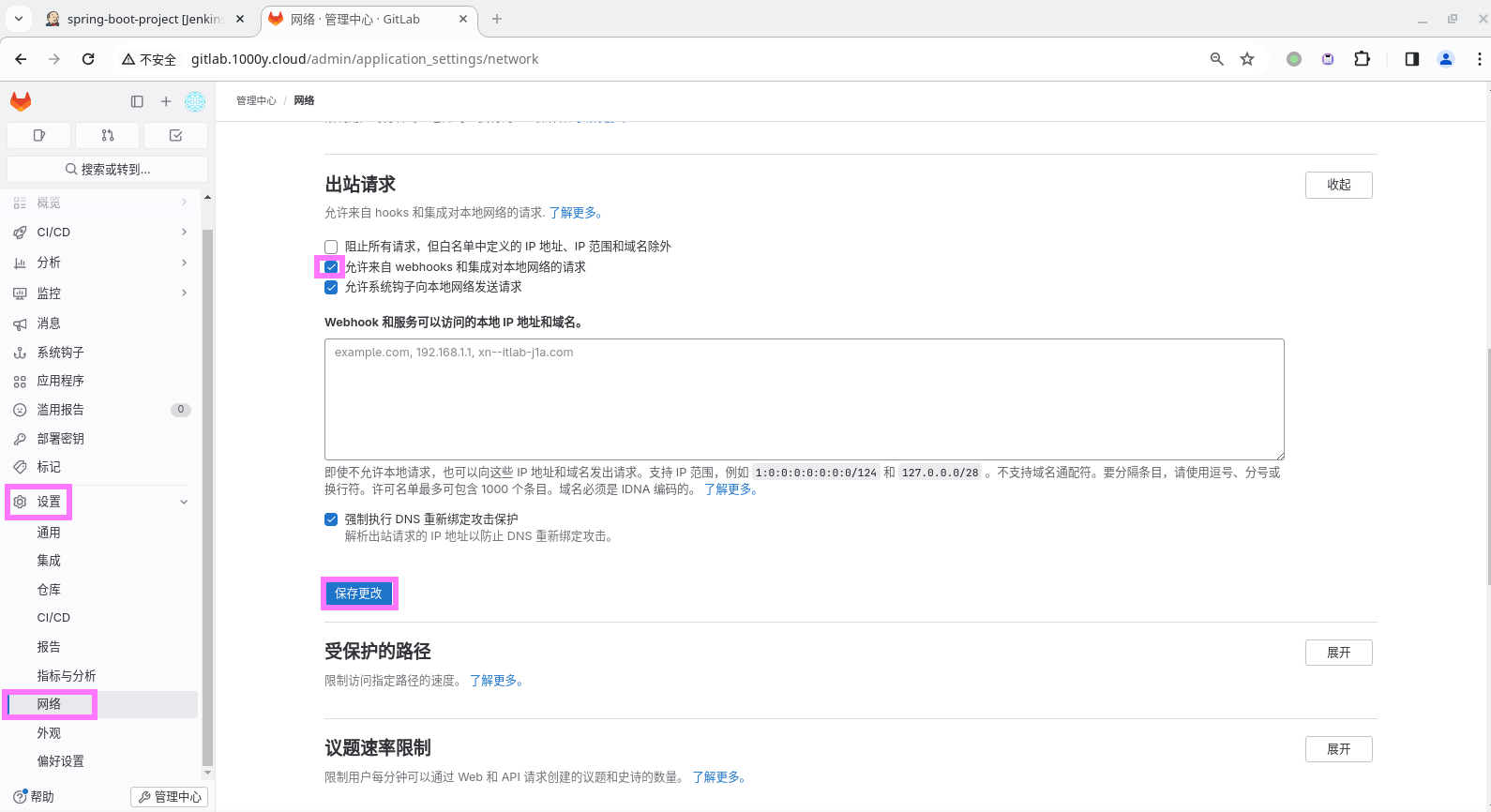

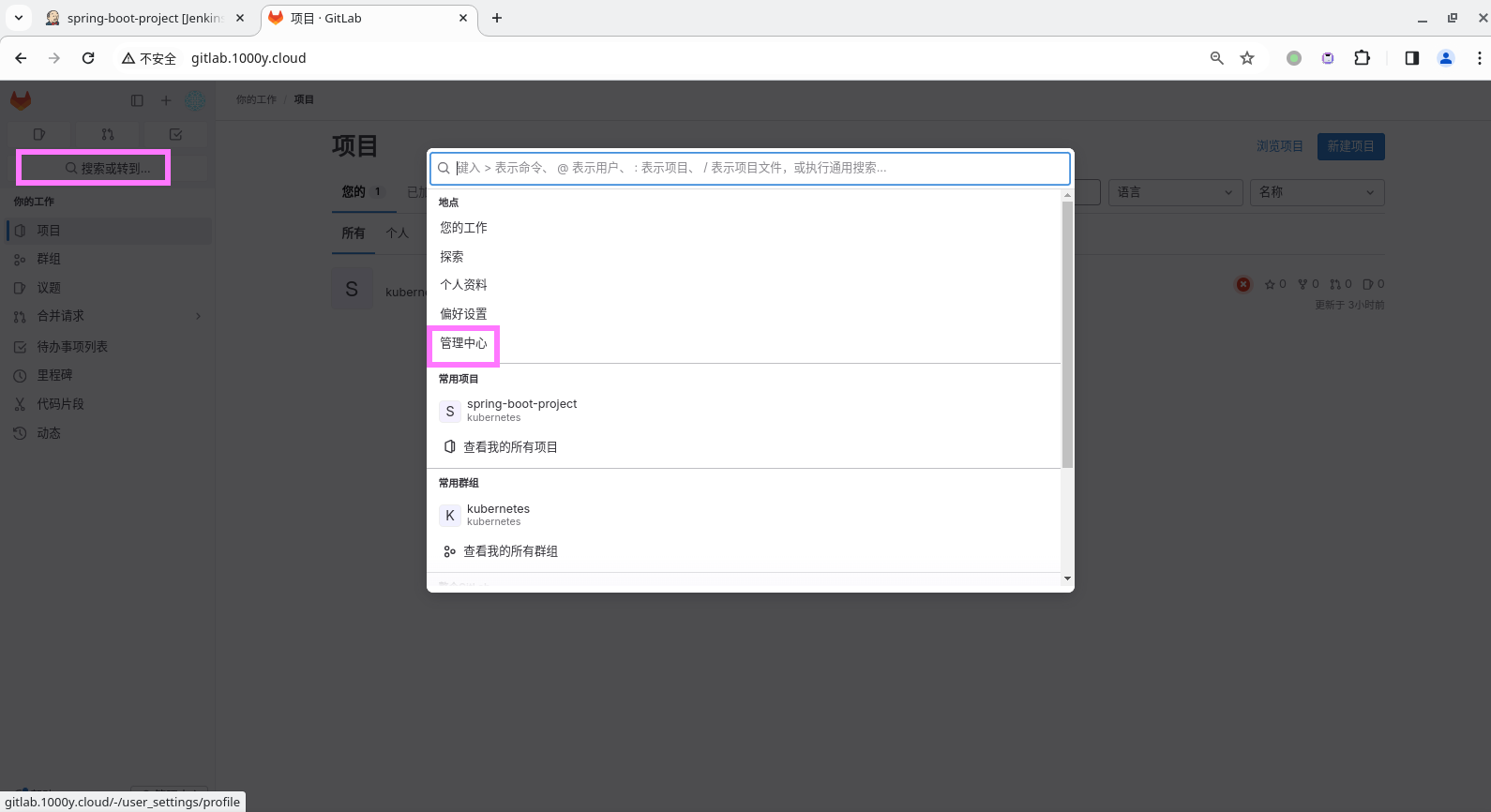

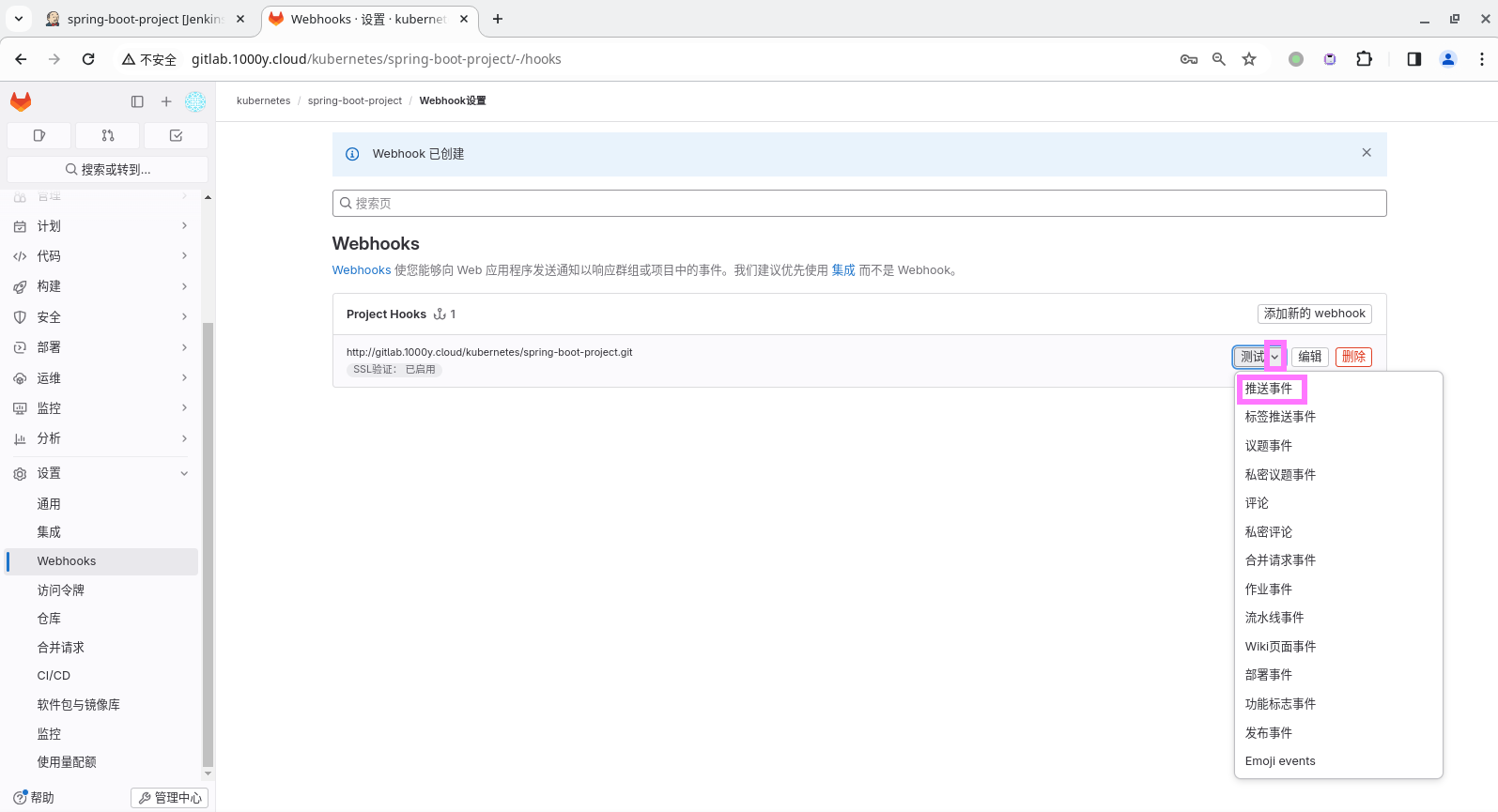

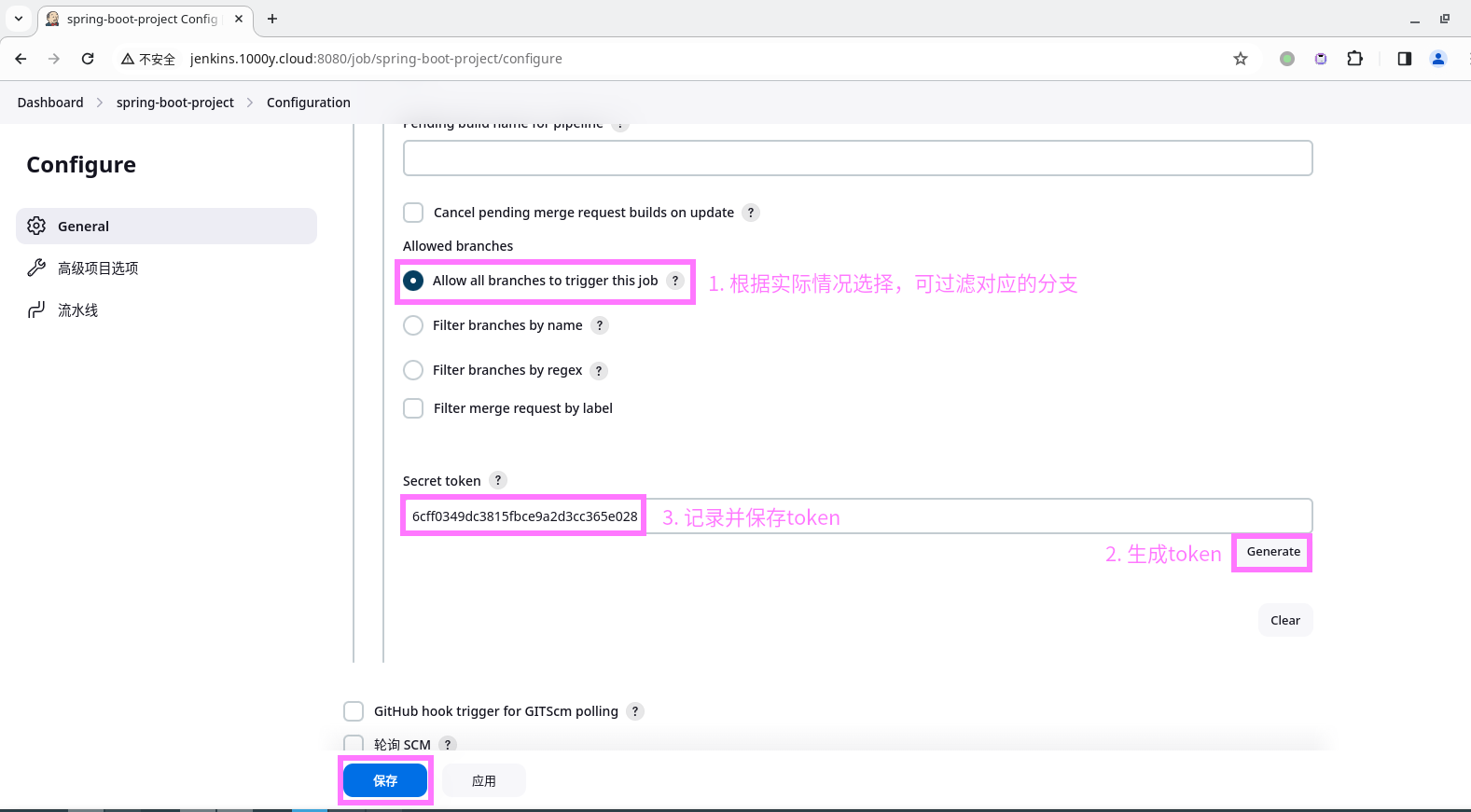

1) 说明 1. 之前的构建都是采用手动选择分支进行构建的，实际使用时，项目可能有很多，如果都是手动触发可能比较消耗人力。所以推荐可以按需配置自动触发，即提交代码后自动触发 Jenkins 进行构建任务。 2) 自动触发构建 (1) Jenkins配置 (2) Gitlab配置 (3) 测试配置

8.6 一次构建多次部署机制实现

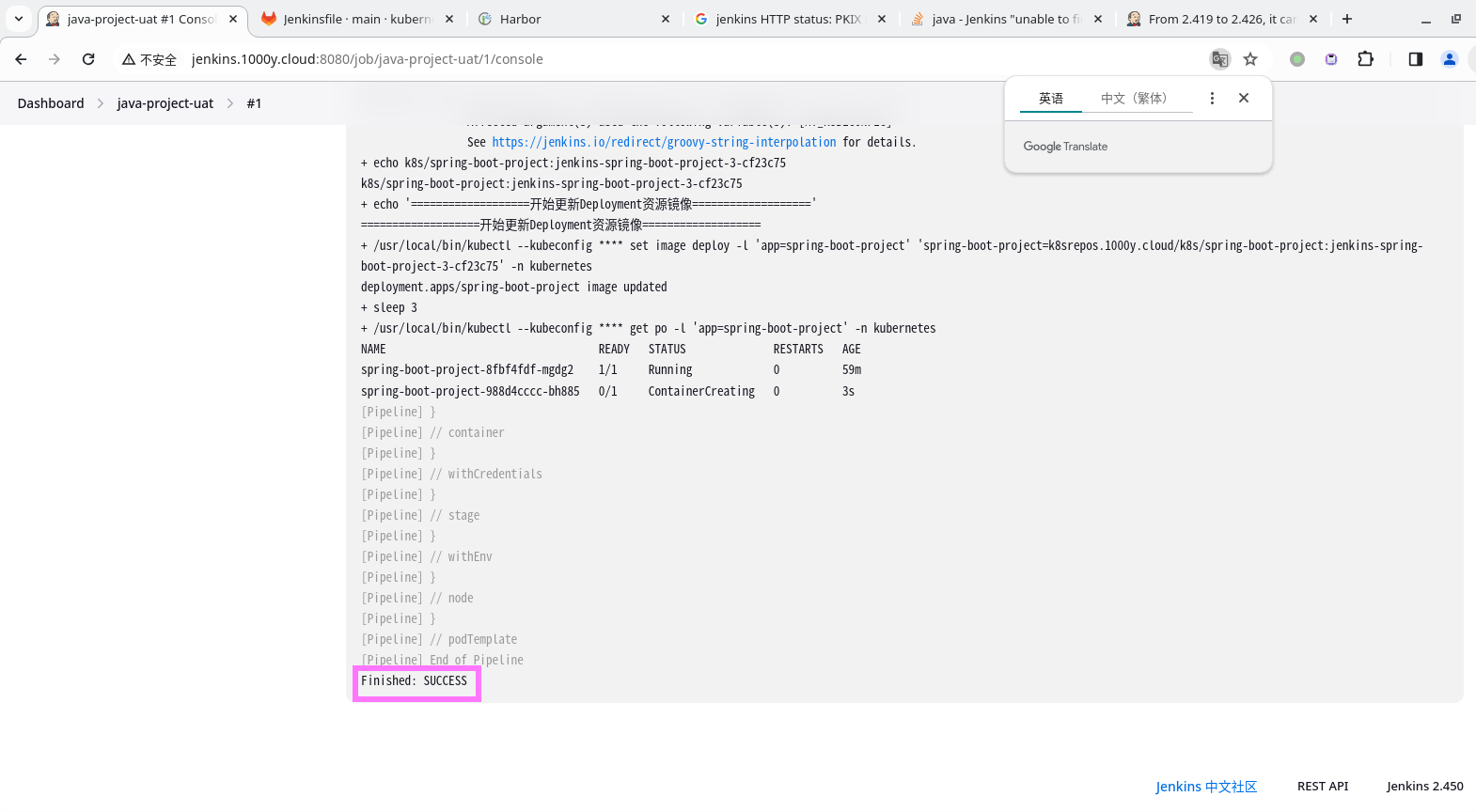

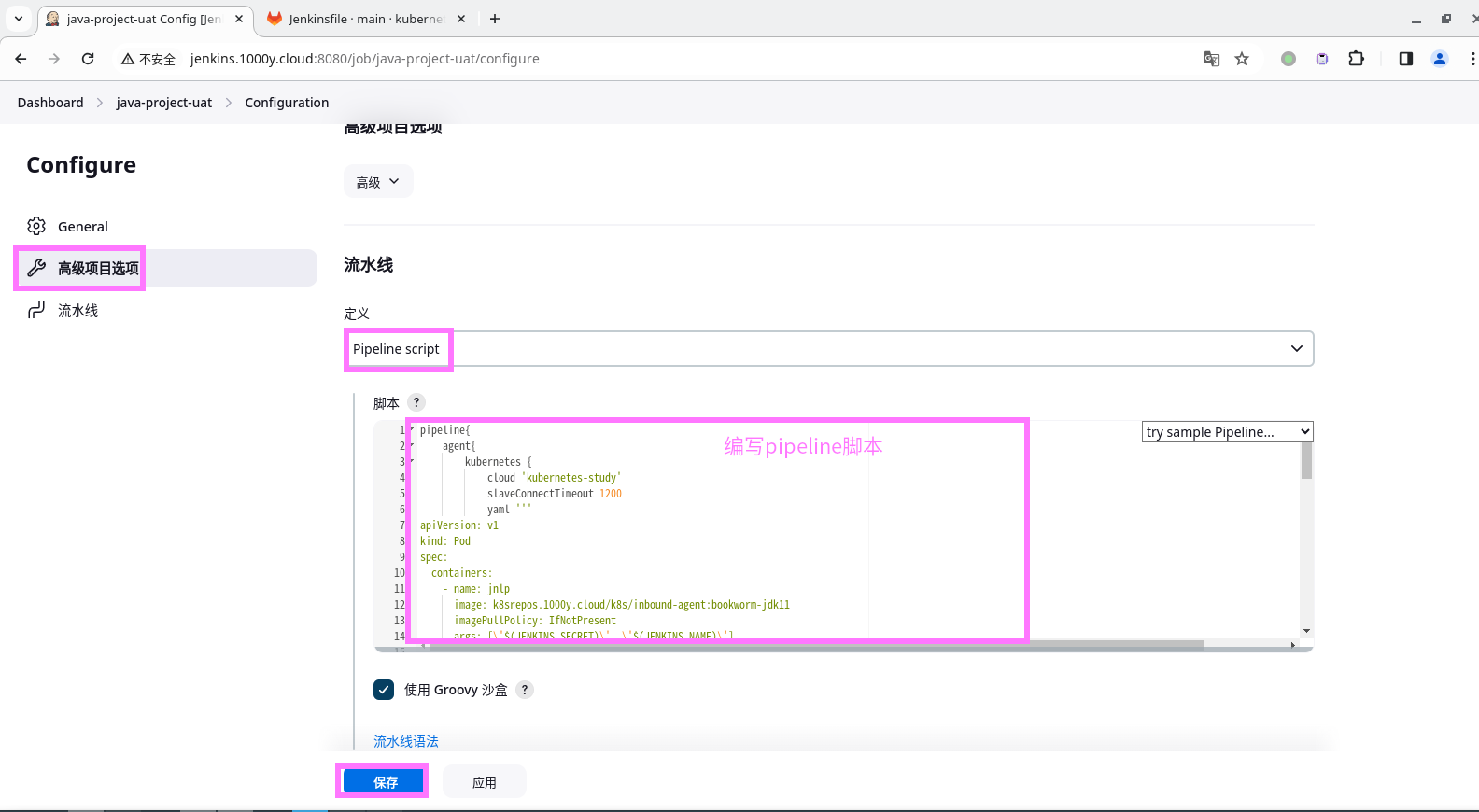

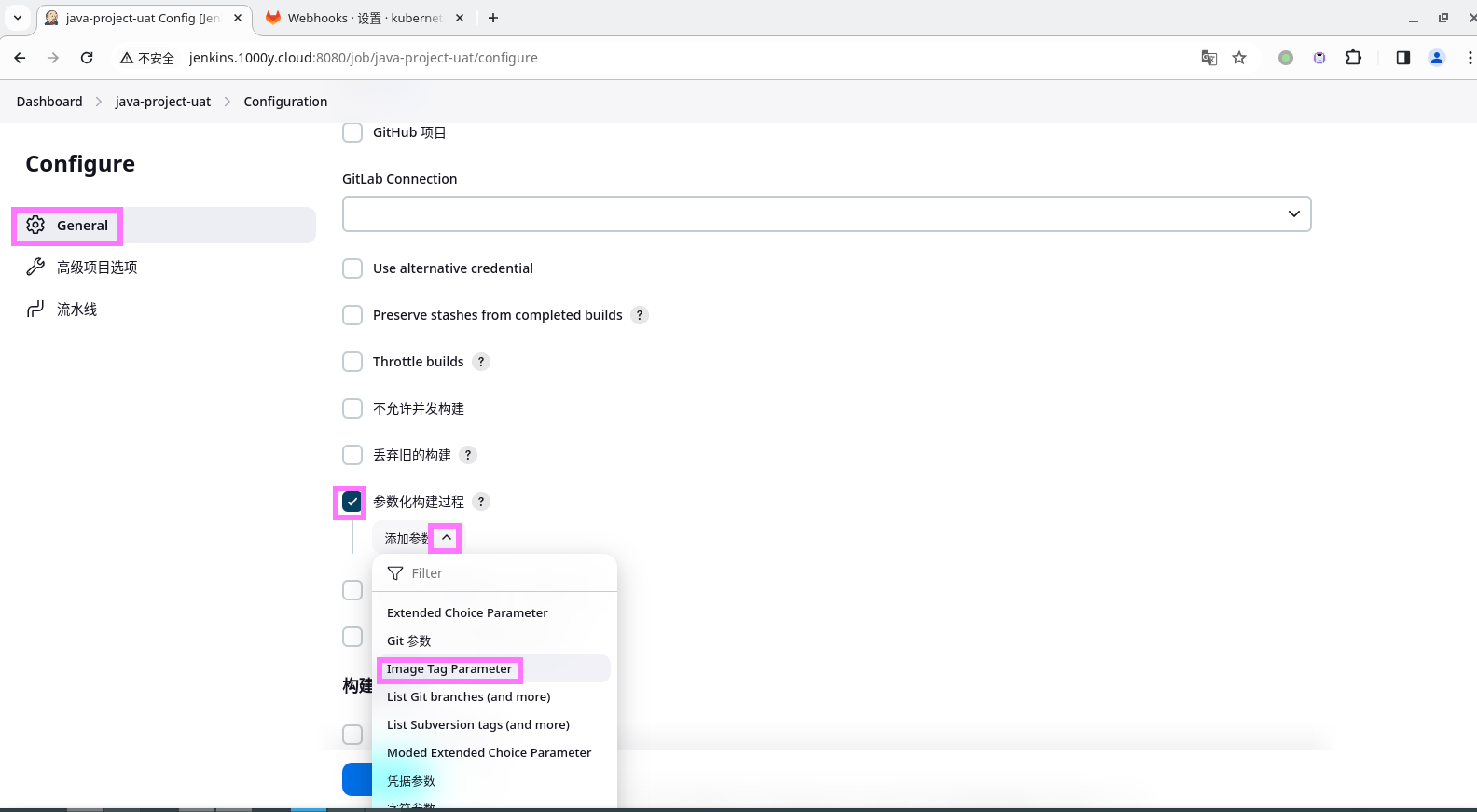

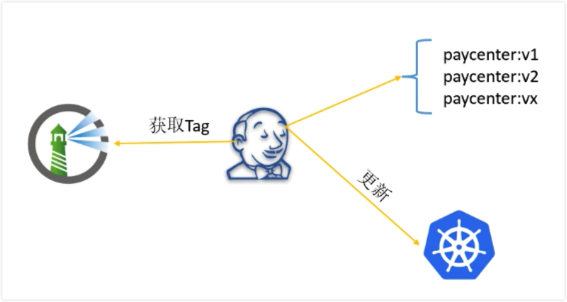

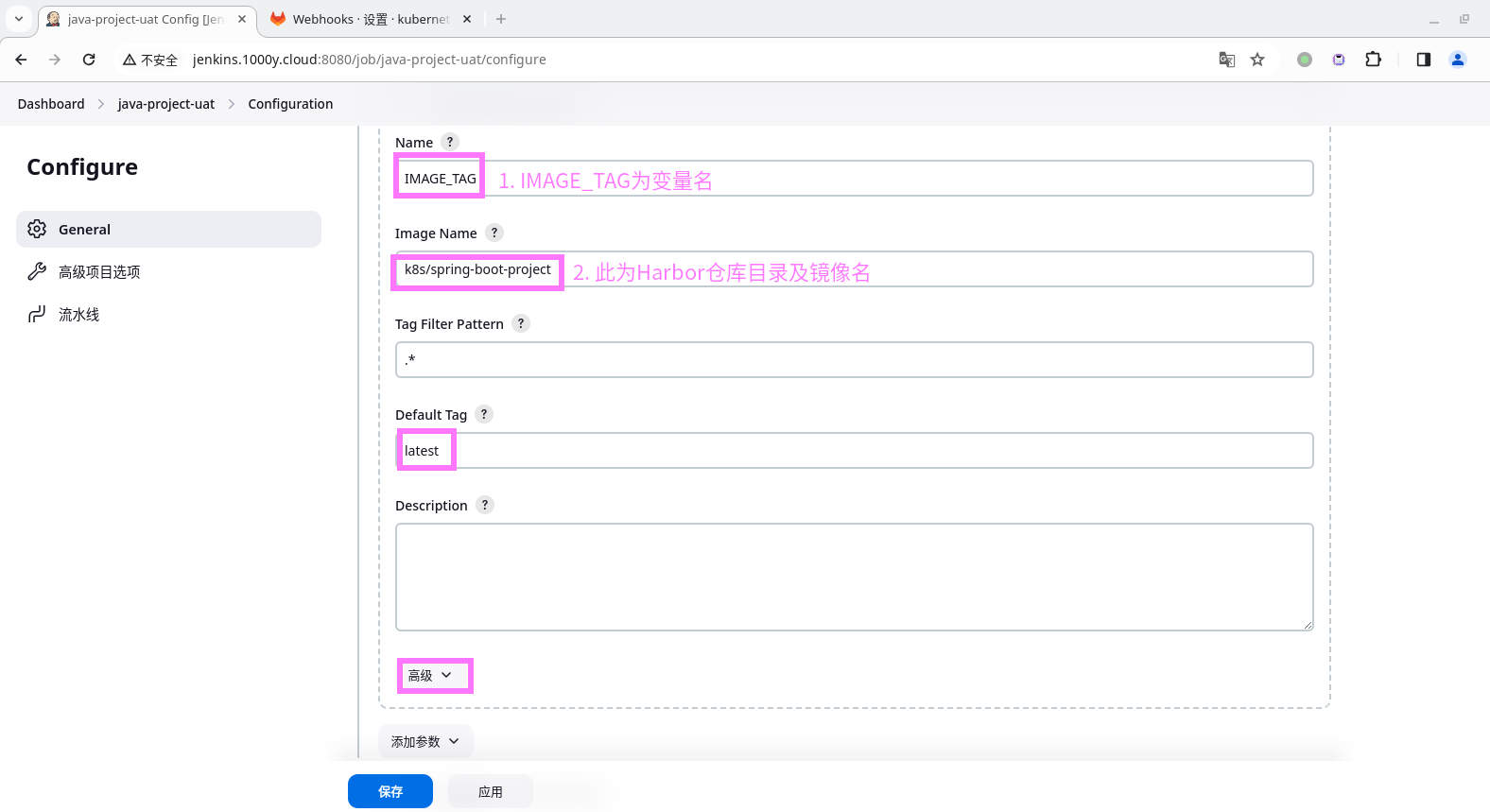

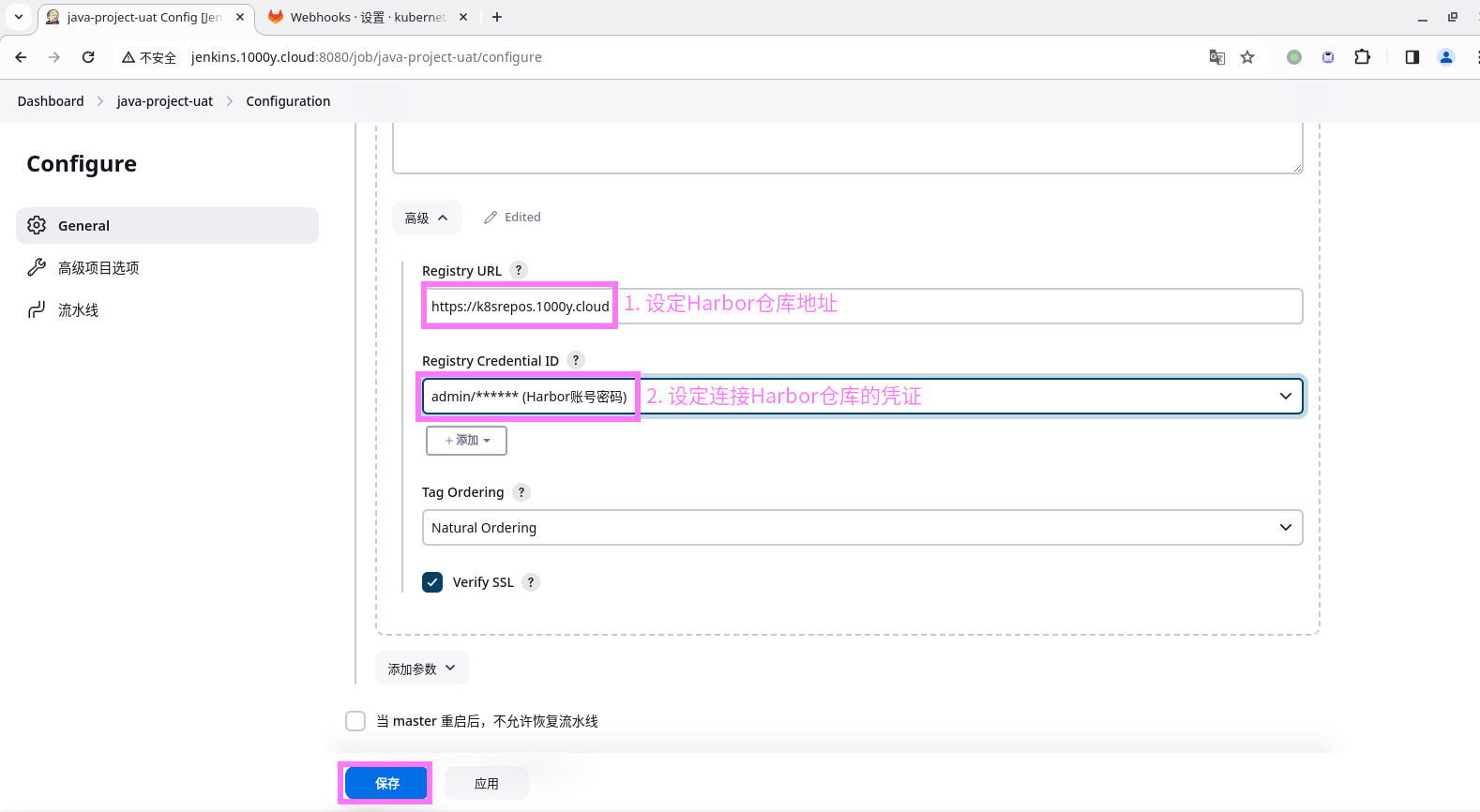

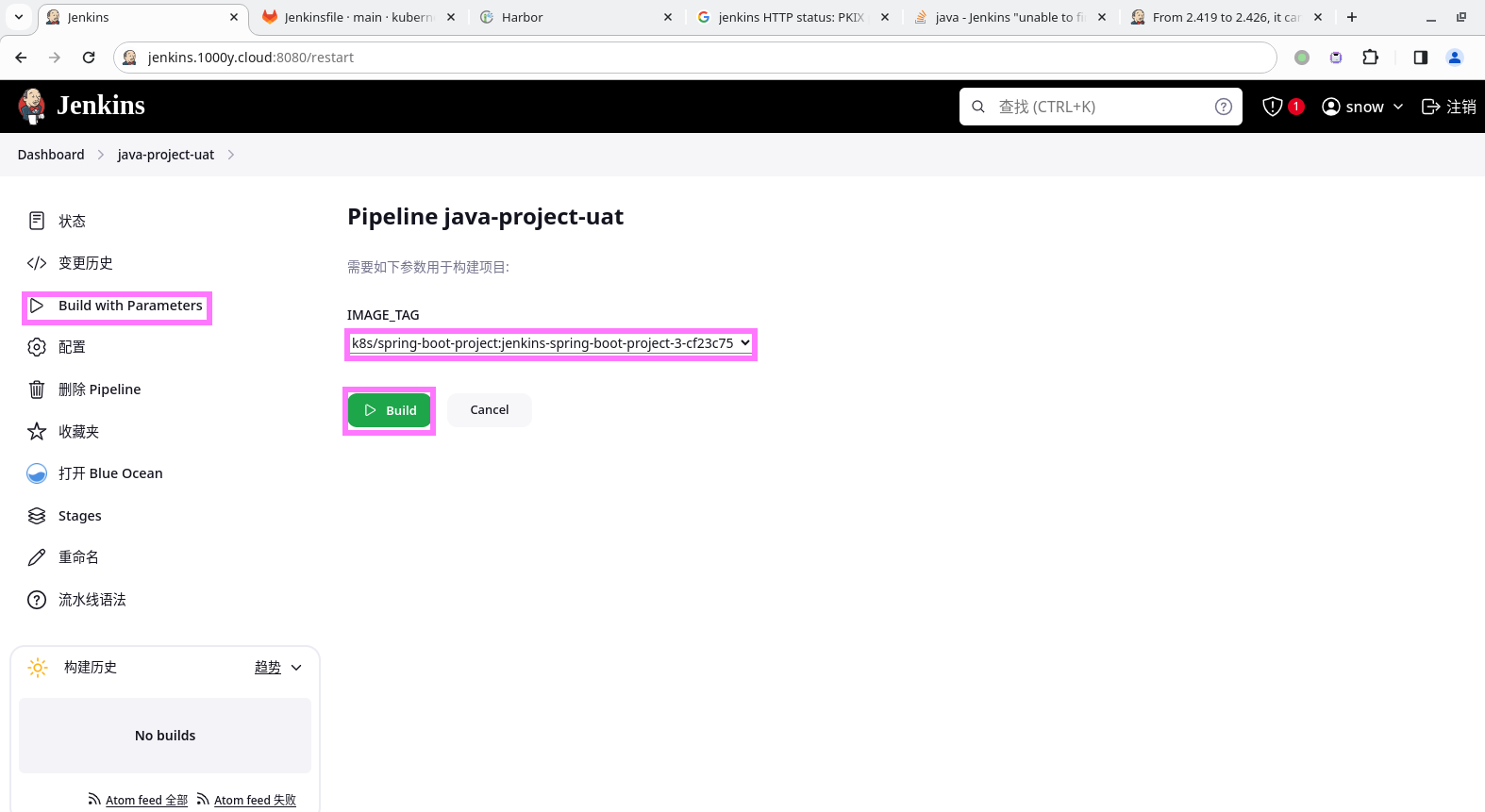

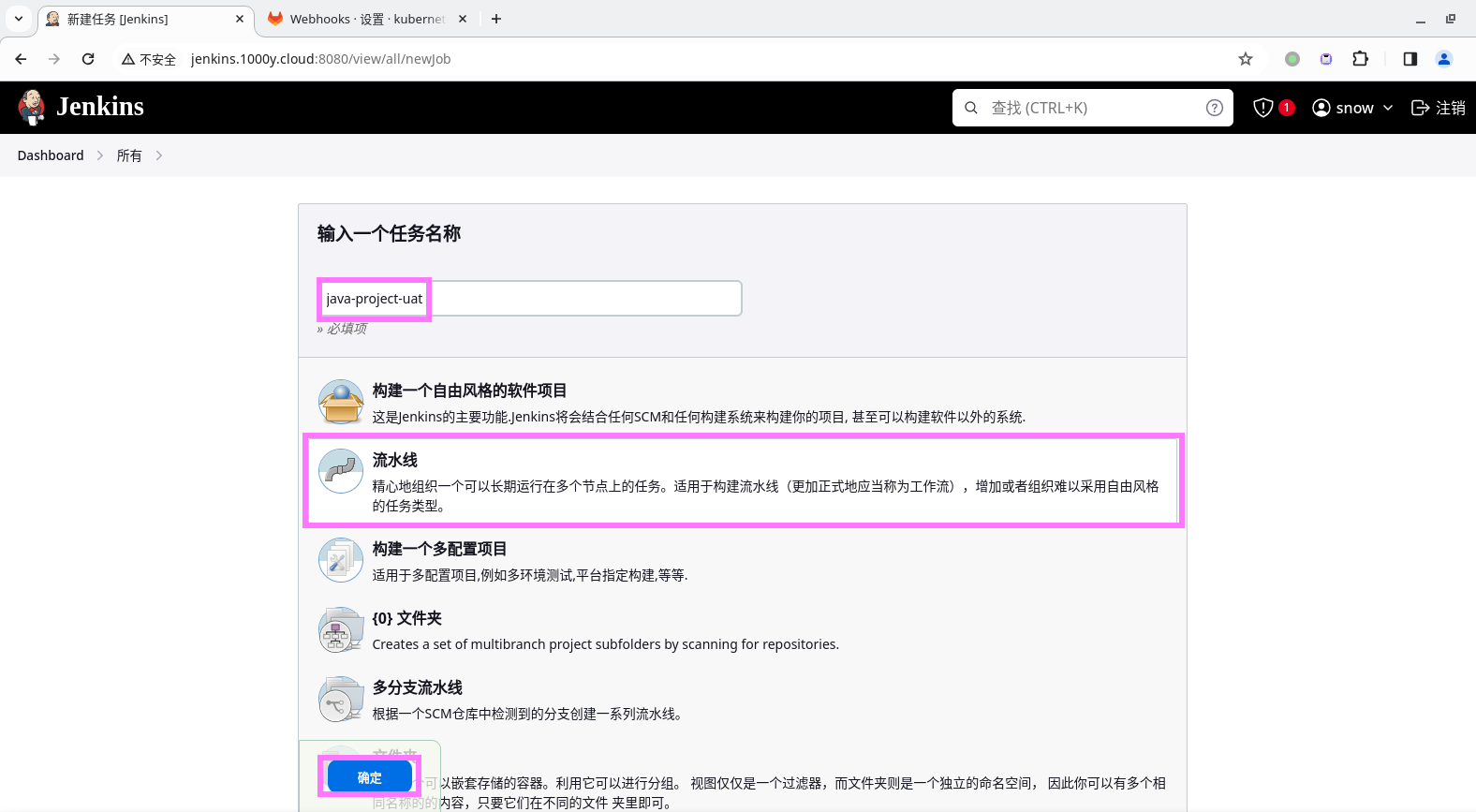

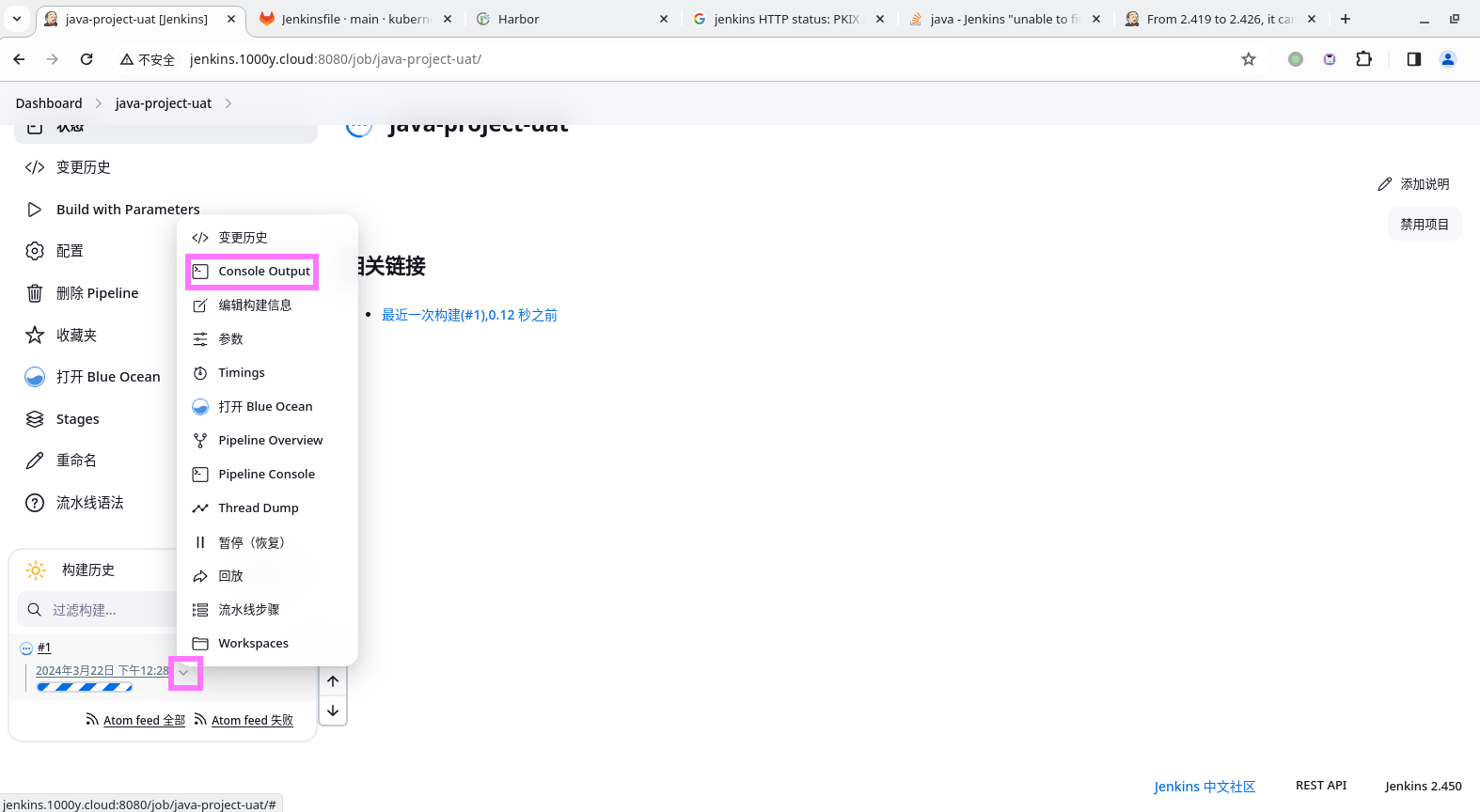

1) 说明 1. 上面通过 Gitlab 的事件触发 Jenkins 任务，在实际使用过程中，一般 UAT 和生产环境，一般不需要再次构建，而是选择其他环境产生的镜像进行发版。这里同样以上面的 Java 项目示例 2) 实现 # 创建一个新的 Job，名字为 java-project-uat，类型 Pipeline 3) Pipeline脚本 pipeline{ agent{ kubernetes { cloud 'kubernetes-study' slaveConnectTimeout 1200 yaml ''' apiVersion: v1 kind: Pod spec: containers: # 只需要配置 jnlp 和 kubectl 镜像即可 - name: jnlp image: k8srepos.1000y.cloud/k8s/inbound-agent:bookworm-jdk11 imagePullPolicy: IfNotPresent args: [\'$(JENKINS_SECRET)\', \'$(JENKINS_NAME)\'] - name: kubectl image: k8srepos.1000y.cloud/k8s/citools/kubectl:self-1.17 imagePullPolicy: IfNotPresent tty: true command: - "cat" env: - name: "LANGUAGE" value: "en_US:en" - name: "LC_ALL" value: "en_US.UTF-8" - name: "LANG" value: "en_US.UTF-8" restartPolicy: "Never" nodeSelector: build: "true" securityContext: {} ''' } } stages{ stage("Deploy"){ environment { MY_KUBECONFIG = credentials('k8s-kubeconfig') } steps { container(name: "kubectl"){ sh """ echo ${IMAGE_TAG} # 该变量即为前台选择的镜像 echo "===================开始更新Deployment资源镜像===================" /usr/local/bin/kubectl --kubeconfig ${MY_KUBECONFIG} set image deploy -l app=${IMAGE_NAME} ${IMAGE_NAME}=${HARBOR_ADDRESS}/${IMAGE_TAG} -n ${NAMESPACE} sleep 3 /usr/local/bin/kubectl --kubeconfig ${MY_KUBECONFIG} get po -l app=${IMAGE_NAME} -n ${NAMESPACE} """ } } } } environment { HARBOR_ADDRESS = "k8srepos.1000y.cloud" IMAGE_NAME = "spring-boot-project" NAMESPACE = "kubernetes" TAG = "" } } 4) 测试 (1) 为Jenkins容器增加对Harbor HTTPS自签证书的信任 # 将harbor的自签证书增加download至Jenkins服务节点 [root@jenkins ~]# docker exec jenkins sh -c "echo | openssl s_client -connect k8srepos.1000y.cloud:443 | sed -ne '/-BEGIN CERTIFICATE-/,/-END CERTIFICATE-/p' > /var/tmp/sonarqube.crt" depth=0 C = CN, ST = BeiJing, O = 1000y.cloud, OU = tech, CN = k8srepos.1000y.cloud verify error:num=20:unable to get local issuer certificate verify return:1 depth=0 C = CN, ST = BeiJing, O = 1000y.cloud, OU = tech, CN = k8srepos.1000y.cloud verify error:num=21:unable to verify the first certificate verify return:1 depth=0 C = CN, ST = BeiJing, O = 1000y.cloud, OU = tech, CN = k8srepos.1000y.cloud verify return:1 DONE # 将导出的证书导入至Jenkins容器,导入的密码为changeit [root@jenkins ~]# docker exec jenkins sh -c "keytool -import -alias k8srepos \ -file /var/tmp/sonarqube.crt -cacerts -storepass changeit -noprompt -trustcacerts" Certificate was added to keystore # 重启Jenkins [浏览器]===>http://jenkins.1000y.cloud:8080/restart (2) 测试 [root@srv1 ~]# kubectl get pod -n kubernetes NAME READY STATUS RESTARTS AGE spring-boot-project-988d4cccc-bh885 1/1 Running 0 118s
